我們以超微 X10DRL-i的主板為平臺，搭建一顆E5-2603 V4的XEON CPU，兩條 三星 16G RECC DDR4 2400內存，一個Intel S3320 150G SSD 為系統盤，機箱電源選擇的是超微SC846BE16-R920B，24盤位熱插拔，背板支持擴展功能，920W冗余電源?？蛻粢驗榍捌诘念A算和使用需求，暫時只加5個希捷 4TB V5 128M企業級硬盤做RAID 5，后續根據自己的需求在線擴容。

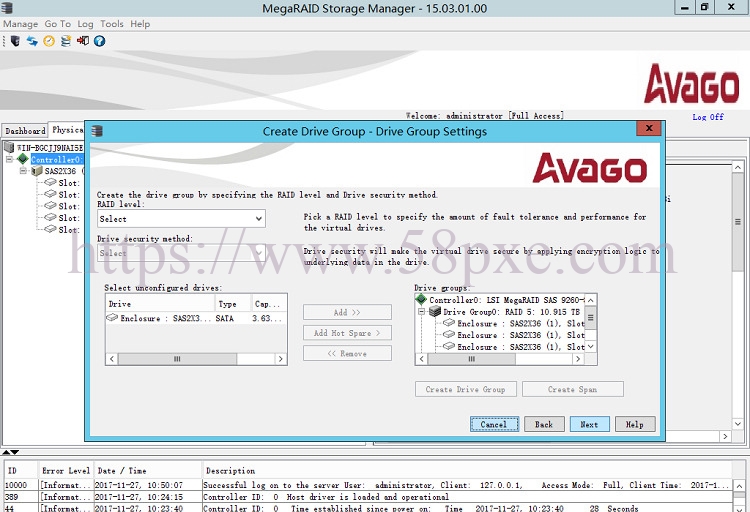

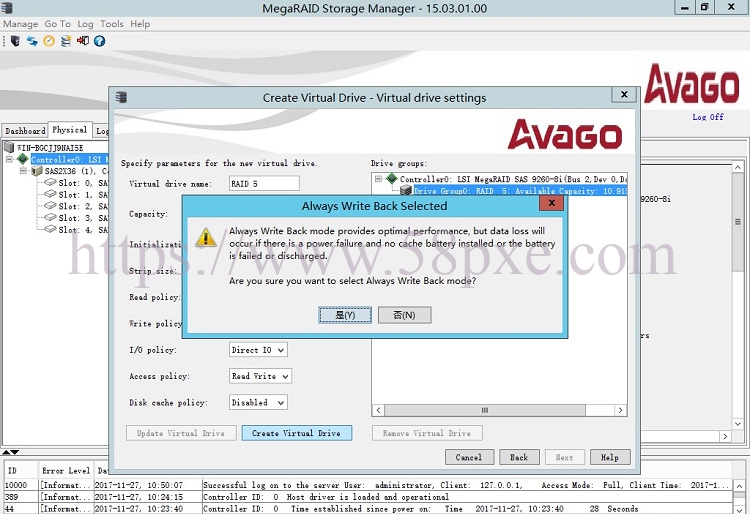

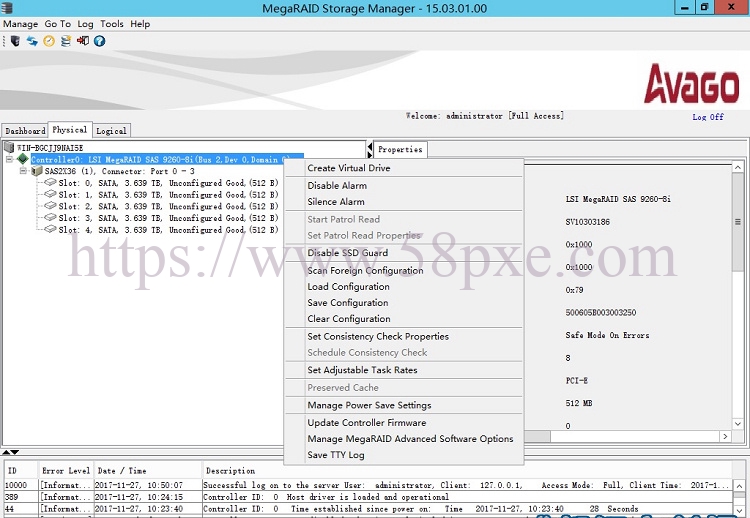

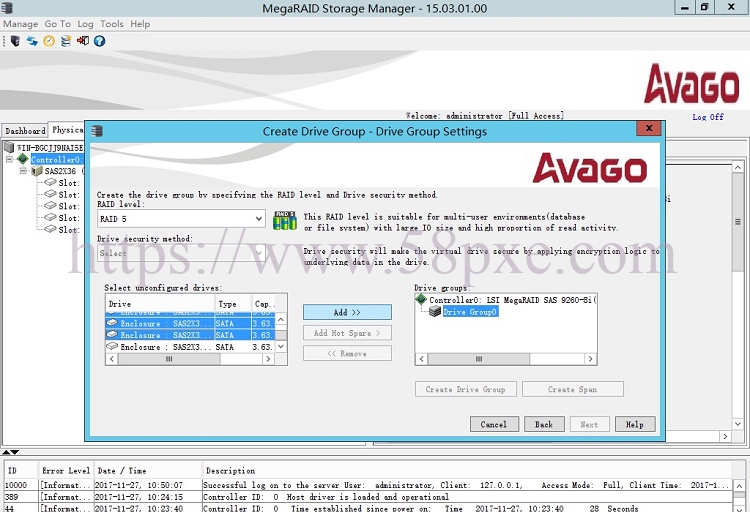

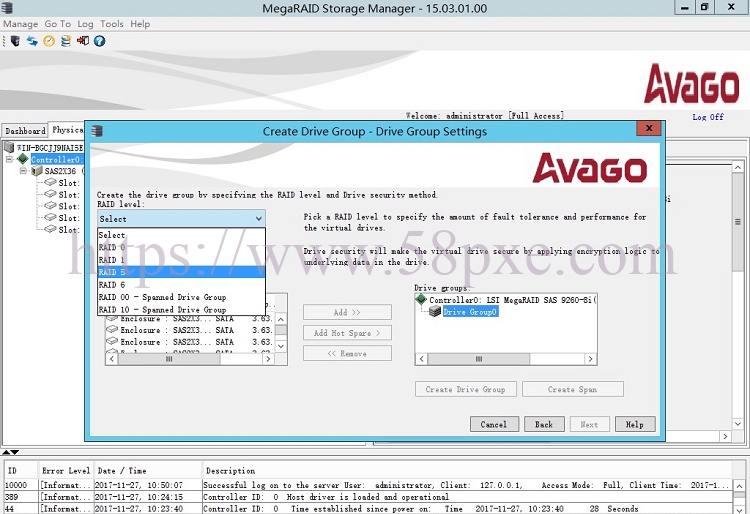

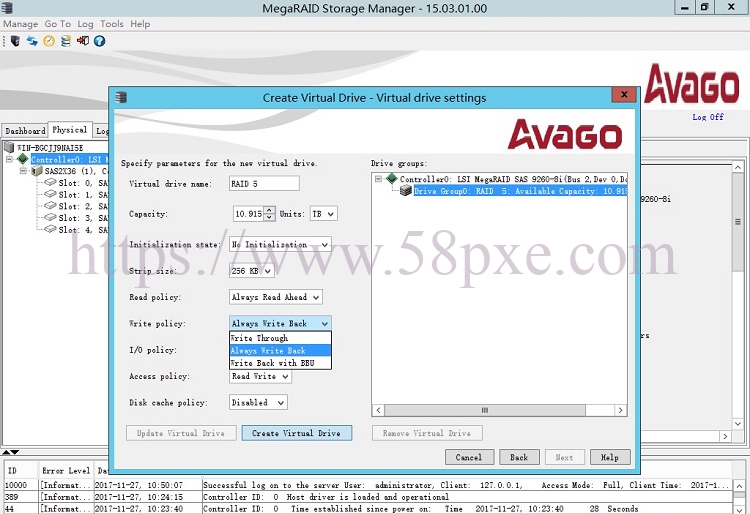

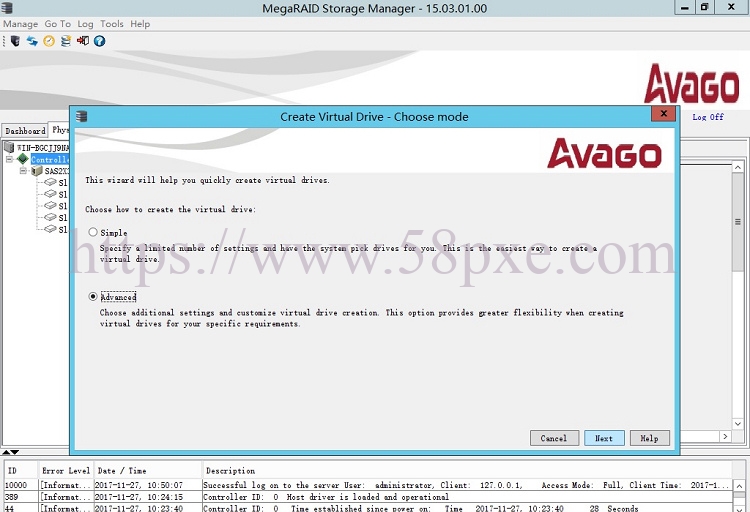

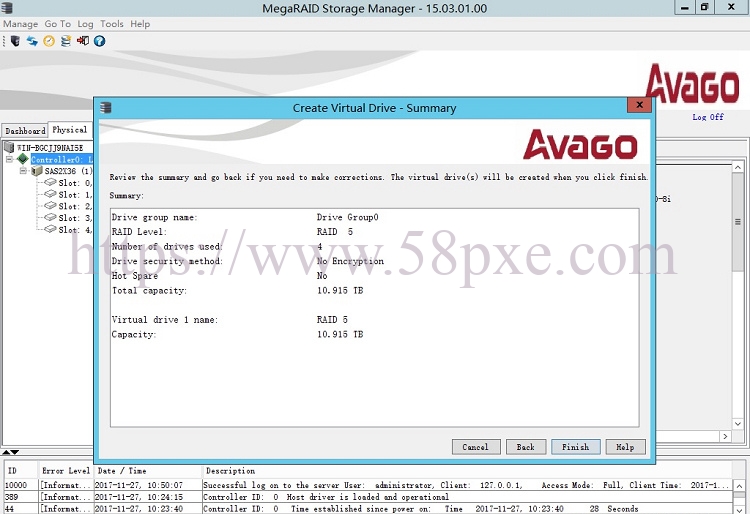

首先，我們先拿4個4T企業級硬盤做一組RAID 5，磁盤陣列的容量為10.915T，RAID 搭建過程如下圖：

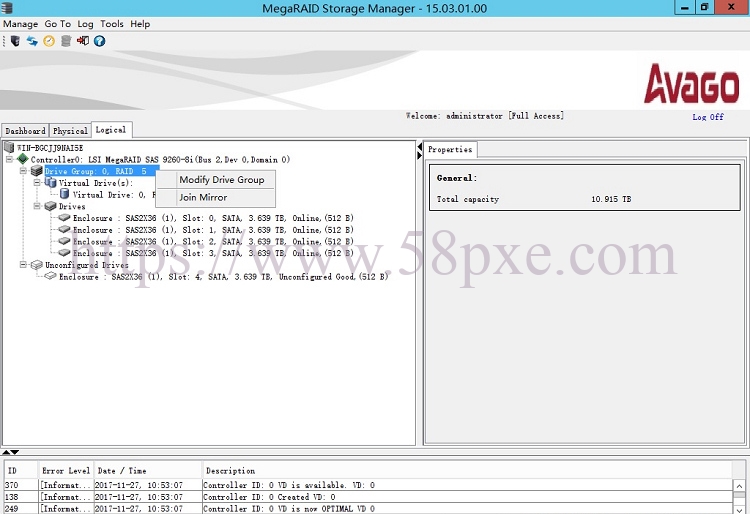

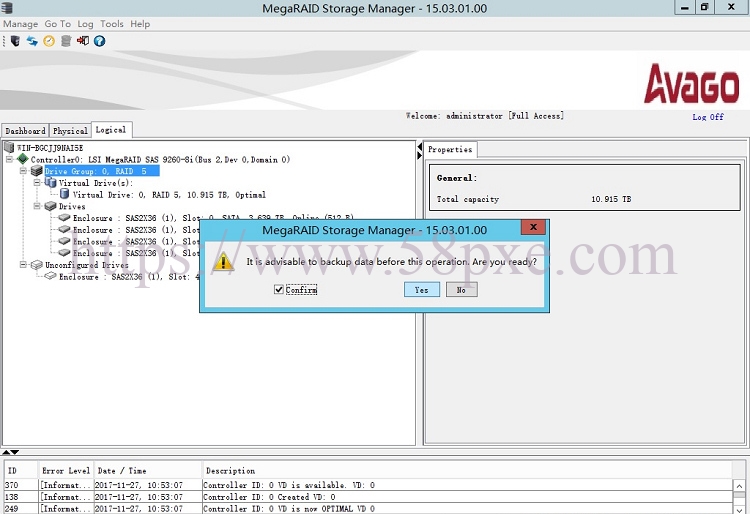

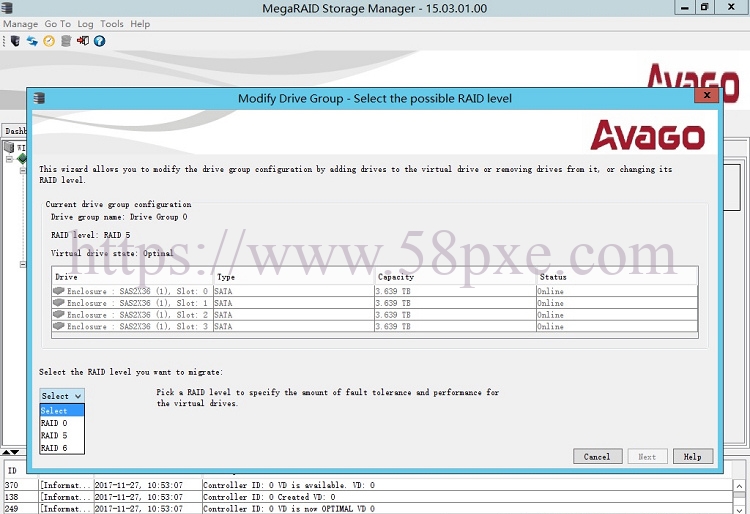

做好陣列以后，還有一個單獨的磁盤顯示Unconfigured Good，接下來我們進行RAID擴容，如下圖右擊Drive Group：0，Raid5，點擊右鍵，選擇：Modify Drive Group，點擊進行修改，系統提示我們選擇"yes"，然后系統會提示我們"Select the RAID level" ，
在這里我們要做的是RAID5的擴容，所以還是選擇RAID5，"next"，下一步：

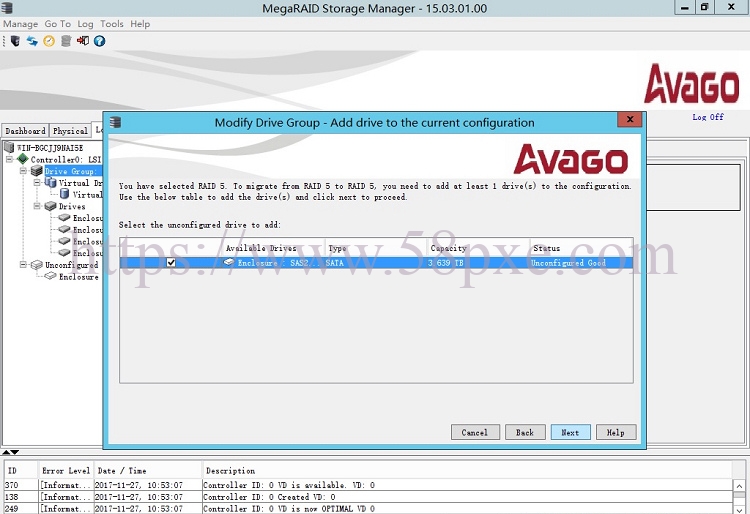

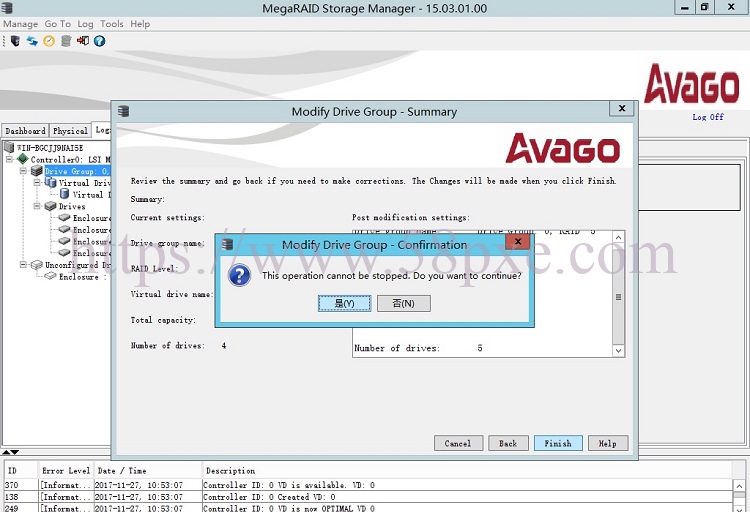

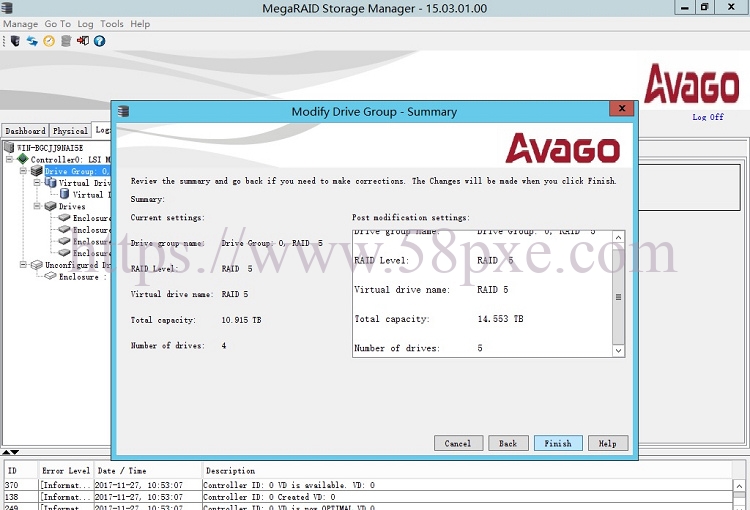

系統提示從RAID5遷移到RAID5 至少還需要選擇一塊硬盤，系統提示有一塊硬盤沒有配置，勾選硬盤以后點擊"Next"，新擴容以后的磁盤陣列容量為14.553T，下圖所示是當前的配置參數和遷移后的配置對比，這里我們看到RAID級別還是RAID5沒有變化，RAID成員硬盤個數多了一個，對應的總的磁盤容量也增加了。核對無誤后點擊完成，會彈出對話框，提示這個操作不可逆，確定***行了。到這里RAID5的擴容***完成了。

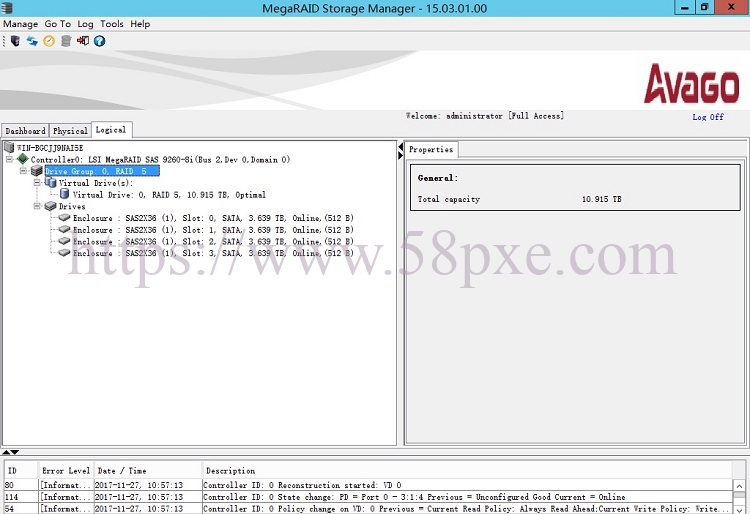

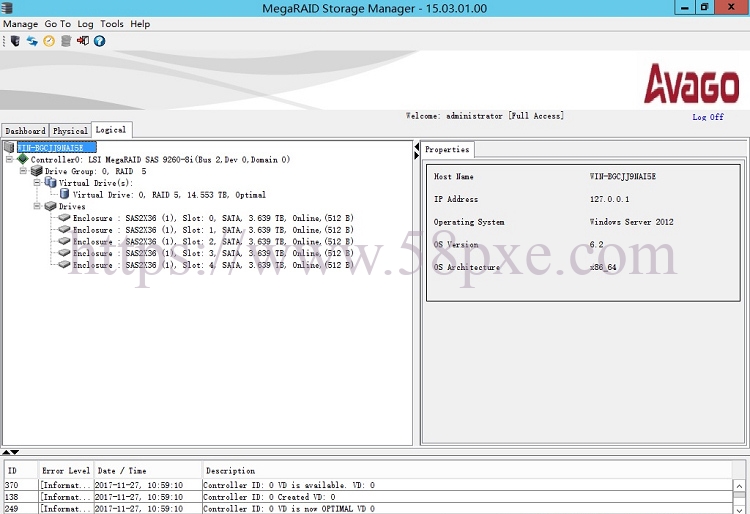

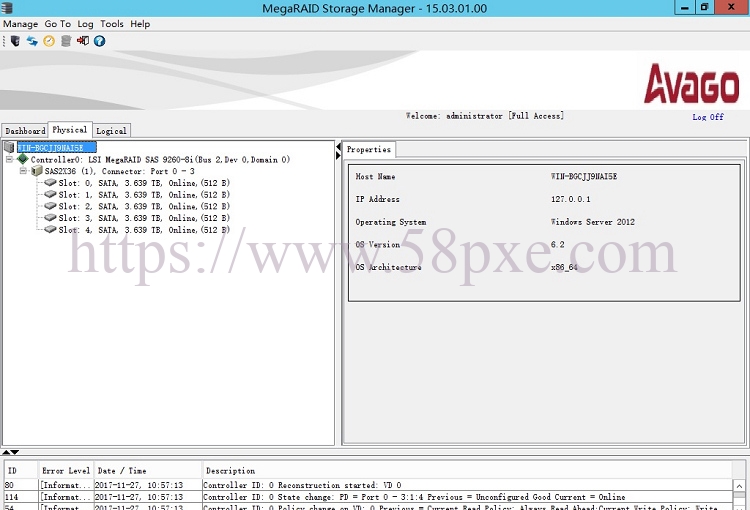

回到Logical頁面，Unconfigured Drivers已經不見了，返回首頁，右側Background Operations欄目的狀態已經變成重建，下面是進度條，當進程到****時，重建完成。重啟服務器，保留原分區不變，會在系統下看到磁盤后面多出一塊未劃分區域，需要手動分區或通過修改分區表將空閑區域加入已存在分區（此操作有風險，操作須謹慎）。 文章源自網吧系統維護-http://www.strong-digital.cn/9600.html
