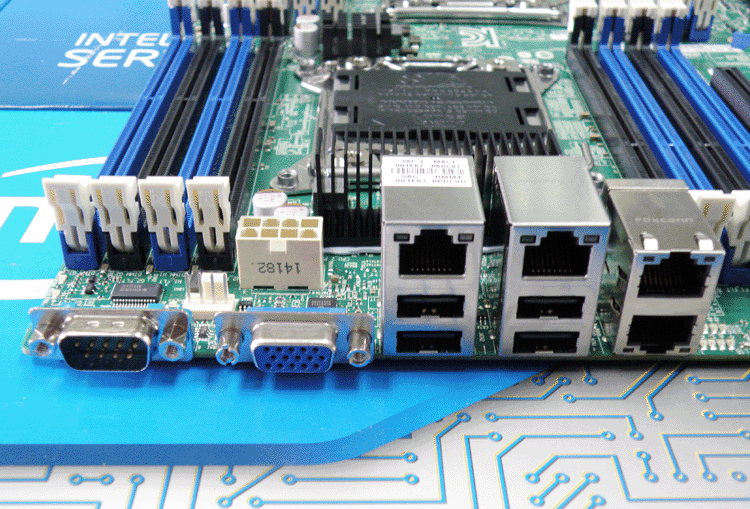

首先，從參數上來看，兩款主板的區別主要在網卡上面，其他都是一樣的。S2600CP2是2個Intel i350千兆網卡，S2600CP4是4個Intel i350千兆網卡；主板的尺寸都是12×13寸的大板；同樣都是支持現在***新的LGA 2011 E5-2600 V1和V2系列至強；內存方面，一共是16根內存插槽，可以支持到單根16G RECC DDR3 1600，這個是測試過，可以完全識別，在接下來的BIOS介紹當中，大家可以看到圖片介紹；芯片組采用Intel C600芯片組；在板載存儲方面，板載了4個SATA2 3GB/s接口，2個SATA3 6GB/s接口，板載了8個SAS接口，不過這個需要通過向Intel 購買KEY來實現SAS功能；主板的擴展插槽是非常豐富，一共是6根擴展插槽，不過值得需要注意的是，第五根 “Slot 5”插槽要使用的話，是需要上第二顆CPU才能使用的，因為現在E5至強CPU里面是集成了PCI-E 控制器的。這6根插槽分別是：

Slot 1: PCIe Gen III x4/x8 electrical with x8 physical connector
Slot 2: PCIe Gen III x8 electrical with x8 physical connector
Slot 3: PCIe Gen III x8 electrical with x8 open-ended physical connector
Slot 4: PCIe Gen III x8 electrical with x8 physical connector
Slot 5: PCIe Gen III x8 electrical with x8 open-ended physical connector.
Slot 6: PCIe Gen III x8 electrical with x16 connector, support riser card.文章源自網吧系統維護-http://www.strong-digital.cn/6835.html

主板如下圖所以：文章源自網吧系統維護-http://www.strong-digital.cn/6835.html

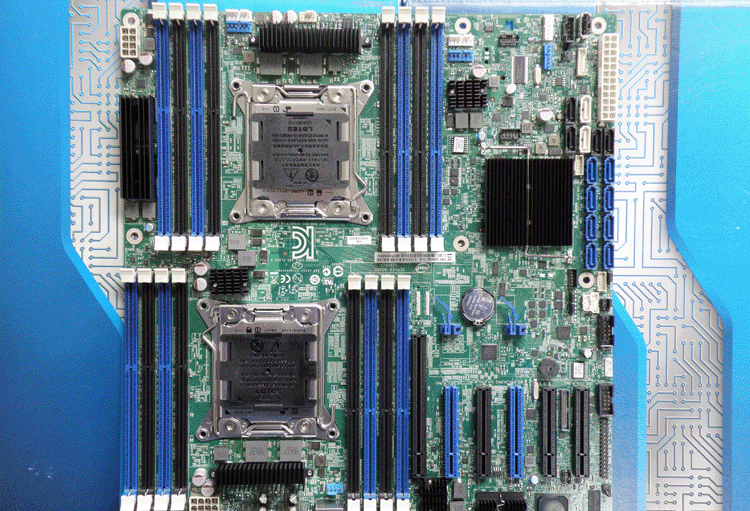

Intel S2600CP2：

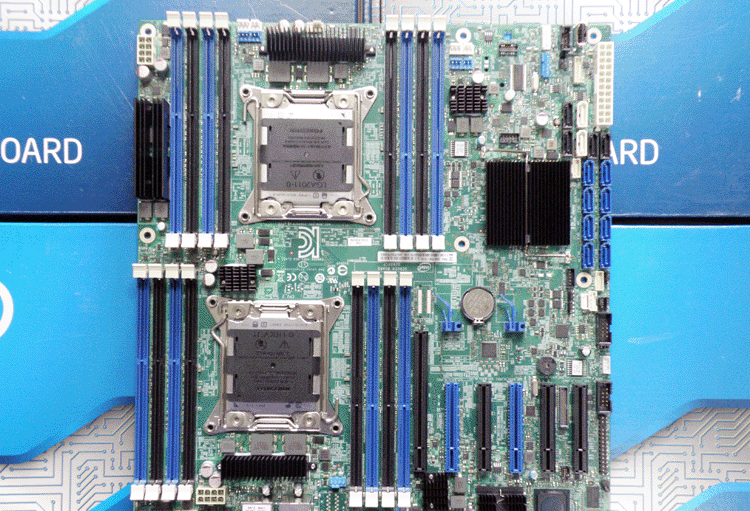

Intel S2600CP4：

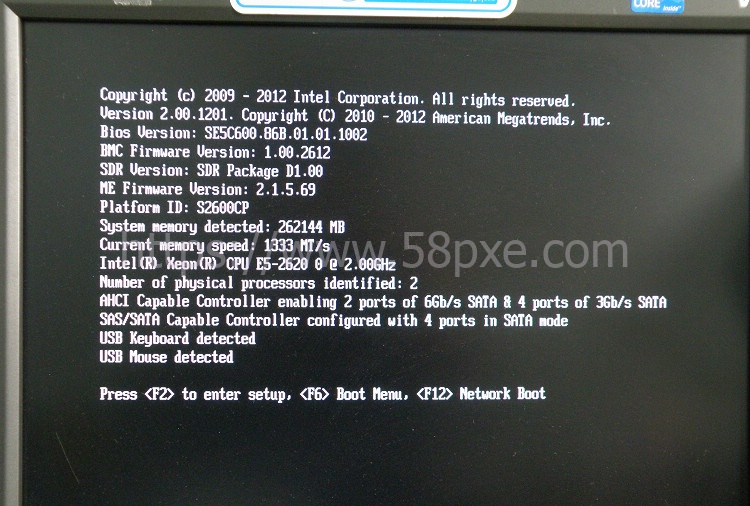

OK，介紹完主板的一些參數，接下來我們看看主板BIOS的一些設置和板載串口陣列的一些設置。我們以intel S2600CP4為平臺，搭載兩顆XEON E5-2620 至強CPU，16根 金士頓 16G RECC DDR3 1600內存，兩個西數500G硬盤，一個串口DVD光驅，額定500W電源。搭好平臺以后，通電，開機，大概等待30秒以后點亮機器，系統會提示按"F2"進入BIOS設置。

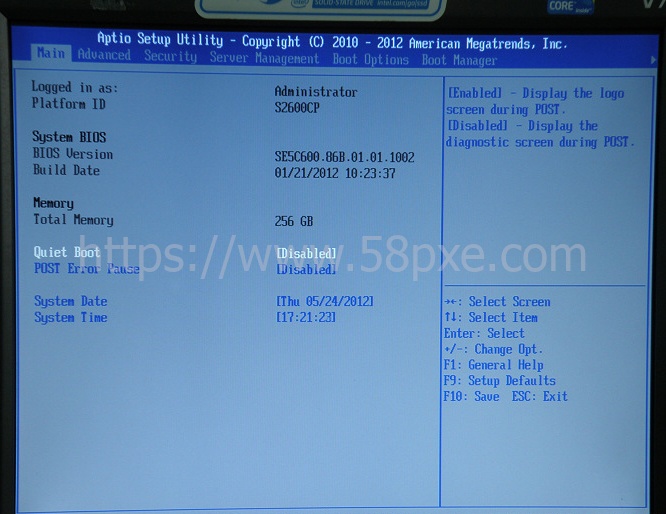

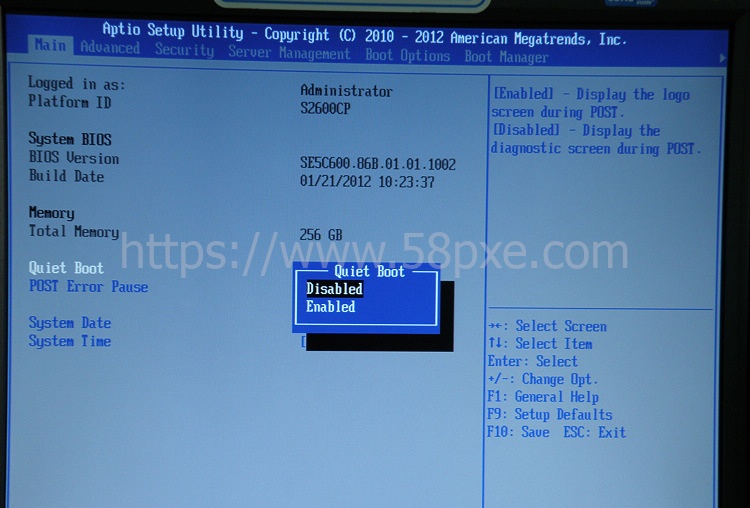

進入BIOS以后，首先映入眼簾的就是這張圖片，主板BIOS一共有八個大項，分別為1:Main 2:Advanced 3:Security 4:Server Management 5:Boot Options 6:Boot Manager 7:Error Manager 8:Save & Exit；我們首先來看******個大項，Main；這里面有一個比較重要的選項就是"Quiet Boot”，主板默認值是開啟的，選項為Enabled；這個時候，開機點亮以后會出現一個Intel巨大的LOGO，這個時候我們就需要按"ESC"來把這個界面跳過，不然的話，這個界面會一直占據顯示器界面直到服務器自檢完成到系統啟動項那里。所以，一般情況，我們會把"Quiet Boot”這個選項調為Disabled；當機器點亮以后，每一樣自檢都可以在界面里顯示出來，這樣也方便于我們在后面進行陣列的搭建設置或者做一些其他設置。

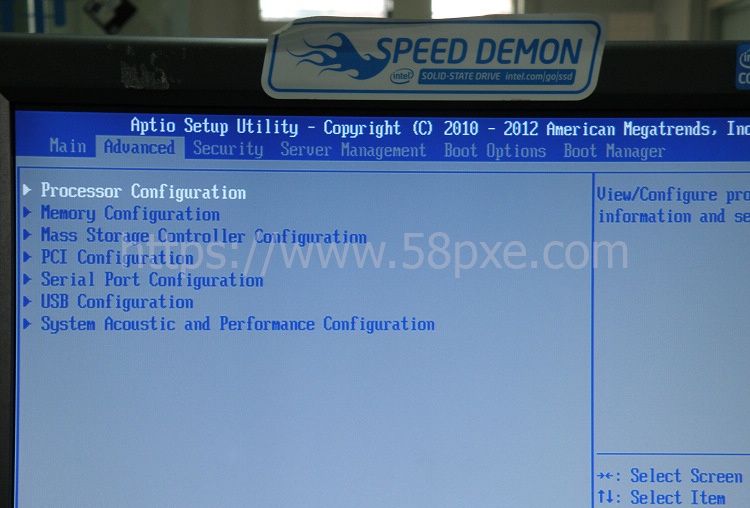

接下來，進入第二個大項，"Advanced"，我們主要來看一下這個選項里面的前三項，"Processor Configuration" "Memory Configration" "Mass Storage Controller Configuration" 分別為處理器，內存和板載存儲的一些參數設置。

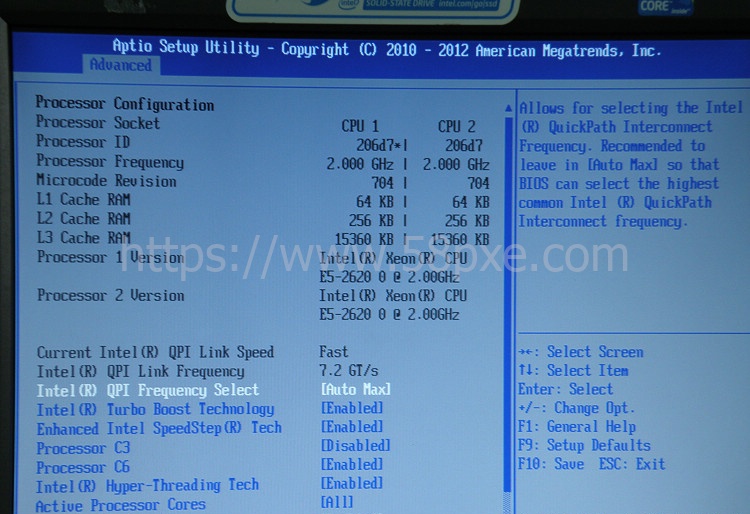

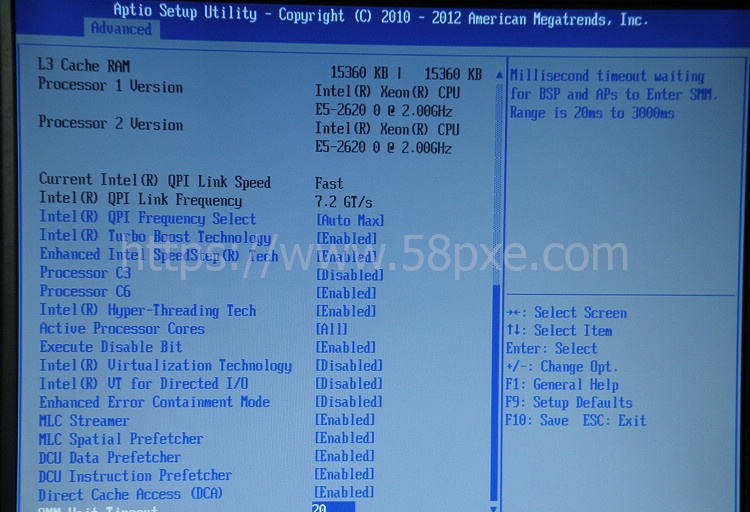

Processor Configuration:在這個選項里面，我們可以看到CPU的一些具體參數，還有一些CPU特殊性能設置，比如"Intel Turbo Boost"睿頻加速技術、HT超線程技術等等，都可以在這個選項里面進行開啟和關閉。

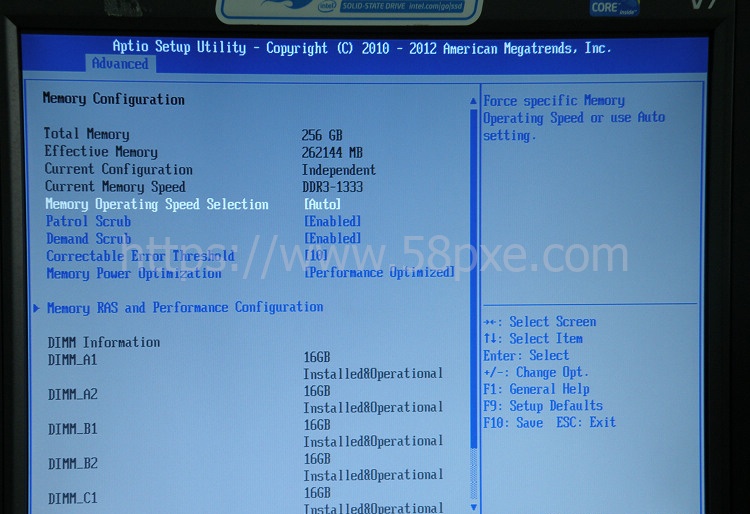

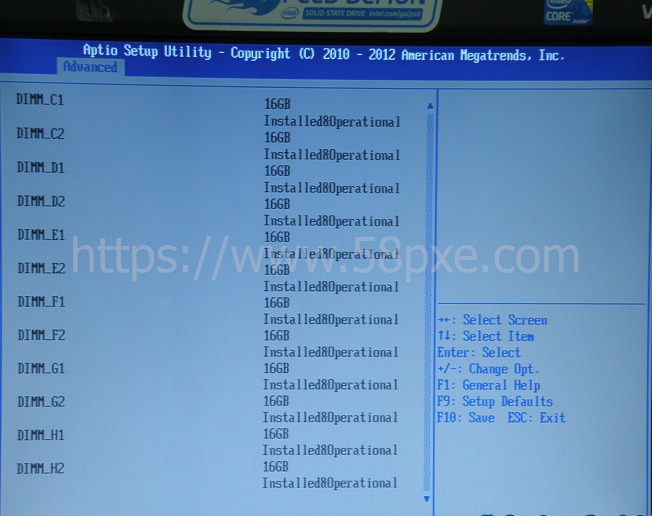

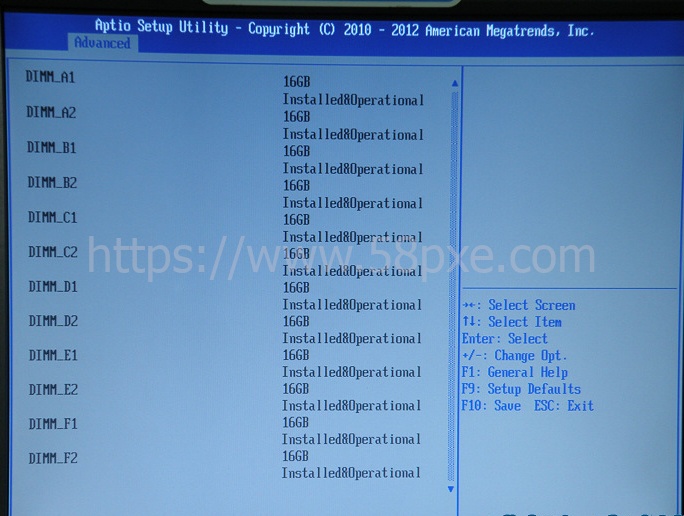

Memory Configration：這個選項里面，我們可以清晰看到內存插了幾根，內存數量和容量大小，參數等一些比較直接的數字。我們的平臺就是上了兩顆E5-2620至強，然后上了16根金士頓 16G RECC DDR3 1600的內存，內存容量是256G，可以清晰的在這項里面顯示出來。

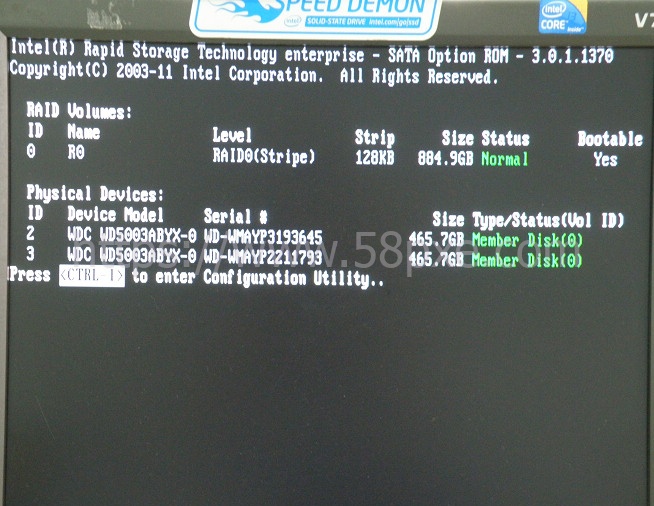

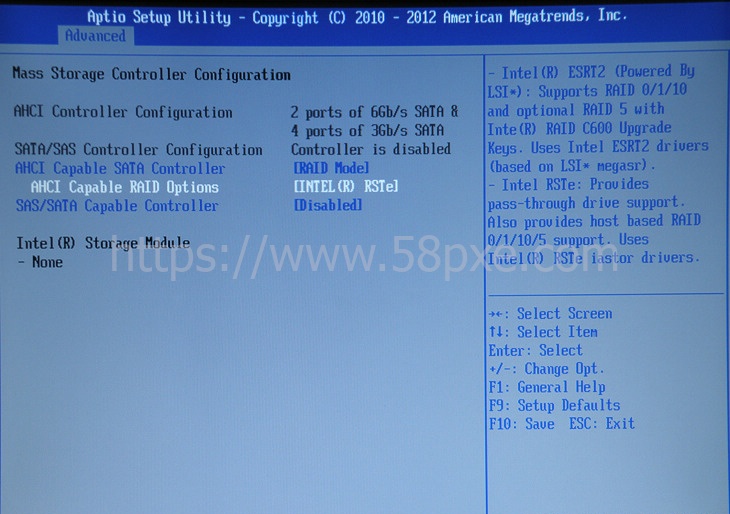

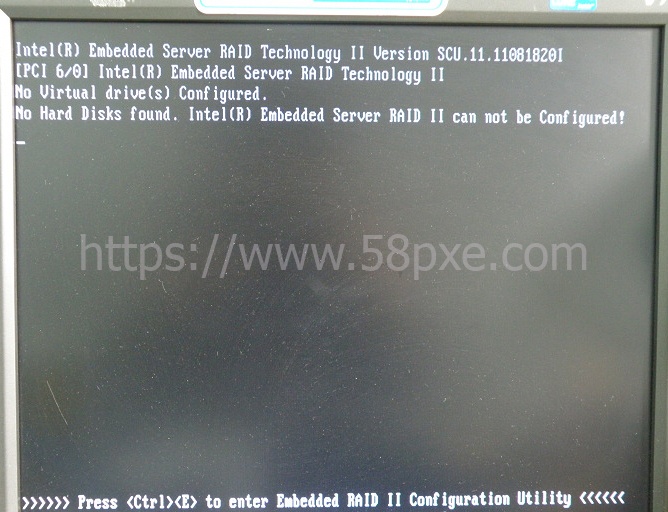

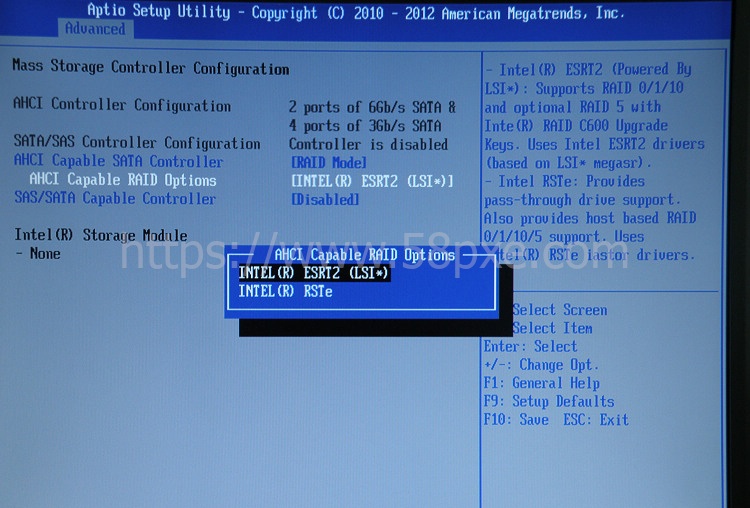

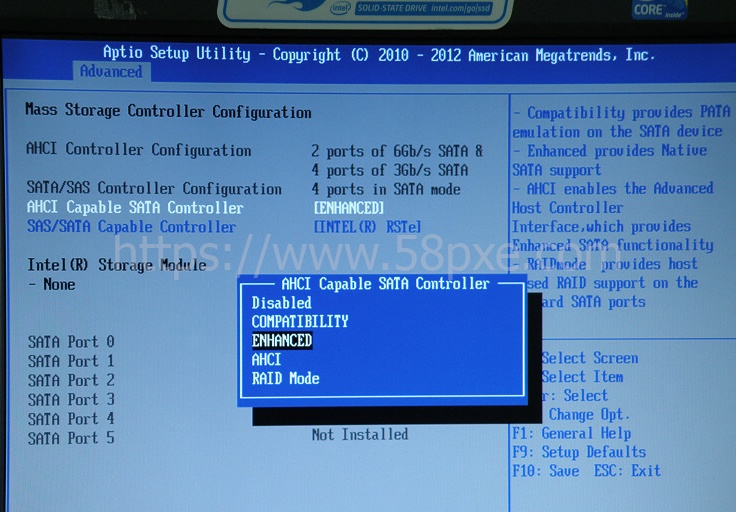

Mass Storage Controller Configuration：板載的存儲控制器，這個是需要我們詳細來介紹一下的，板載串口陣列的打開和關閉也是在這個大項里面。默認的"SATA Mode"為："AHCI"，如果我們需要做陣列，則需要把"SATA Mode"選項調為"RAID Mode"，這個時候板載串口陣列就是打開的了。而默認的"RAID Mode"是:"INTEL(R) ESRT2 LSI(*)，如果是這個陣列模式，開機點亮以后會提示你按“Ctrl+E“進入陣列設置界面；一般情況下面，我們會把"RAID Mode"調為:INTEL(R) RSTe，如果是這個陣列模式，開機點亮以后會提示你按”Ctrl+I“進入陣列設置界面，如果調為這個選項，方便做RAID 的GHOST，做系統也比較方便。下面我們會分別把兩種陣列模式提示以圖片的方式展示出來。但是有一點需要特別注意，不管你是用的單盤還是做的陣列，如果恢復了系統的默認值，在重新啟動的時候一定要注意修改SATA Mode，不然如果做好了系統重啟恢復了BIOS默認值，進系統的時候會出現藍屏死機的情況。還有一個需要注意的就是，雖然兩款主板都是板載了SAS接口的，但是開啟SAS功能我們需要向Intel購買KEY才能實現，所以，一般情況下，我們需要把SAS/SATA Capable Controller這個選項調為”Disabled”，也就是說把SAS控制器關閉掉。

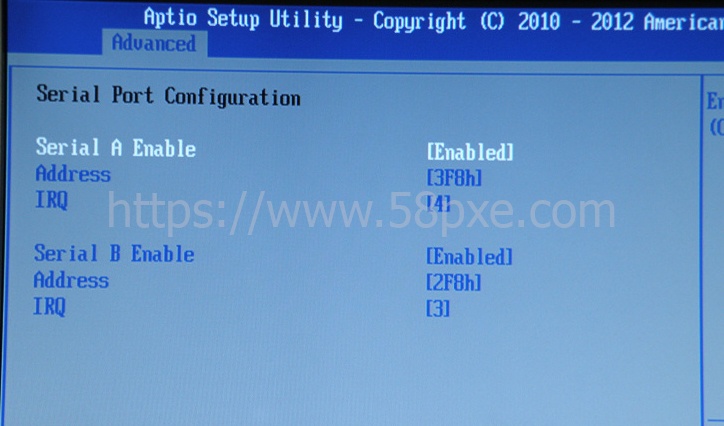

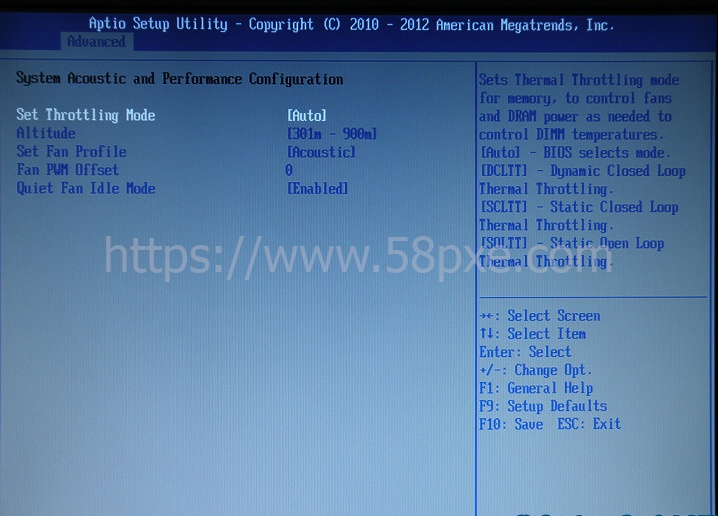

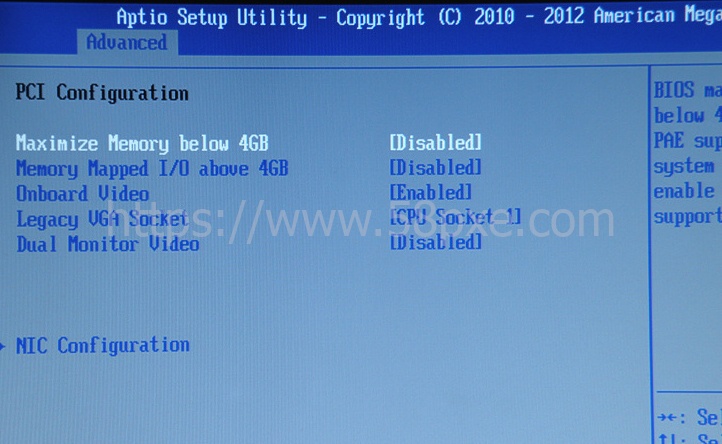

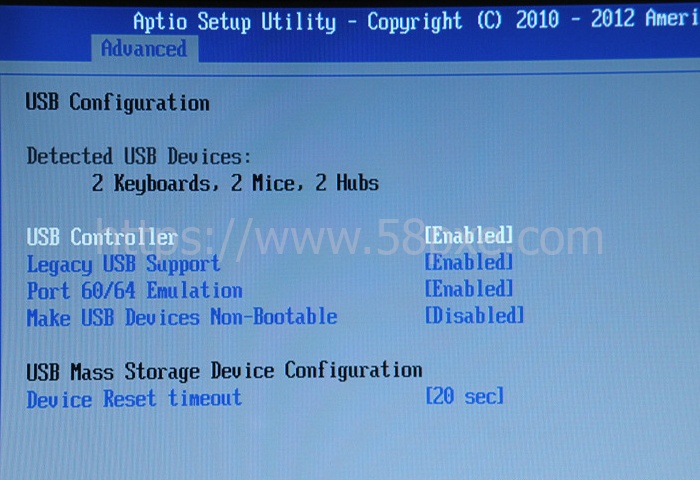

說完主要的這三項，我們簡單的過一下Advanced里面其他幾個小項：

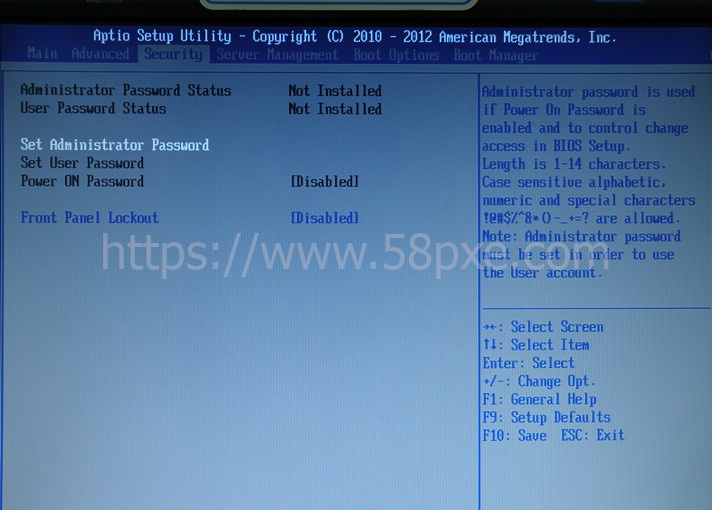

BIOS第三個大項是關于安全設置的，"Security"

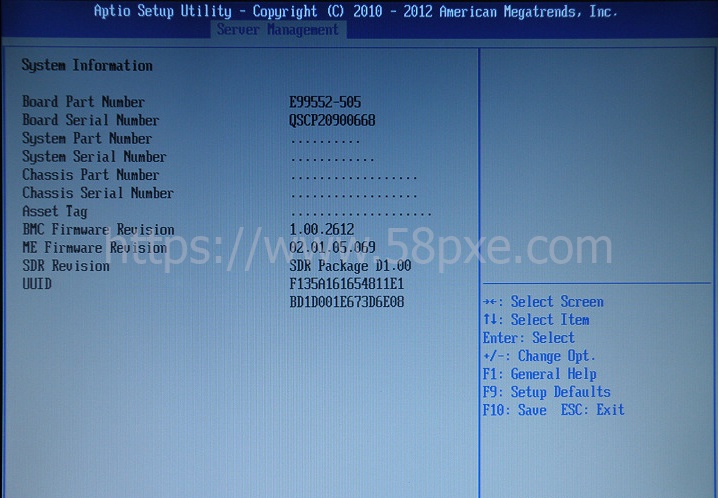

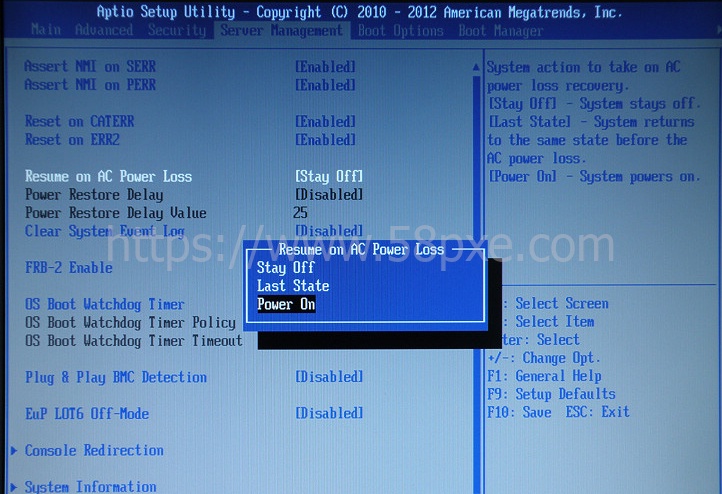

BIOS第四個大項是一些服務管理設置，"Server Management"，有一個選項是很多客戶都問到過的，"Resume on AC Power Loss"，就是電源缺失管理，比如服務器因為某種原因斷電了，你想在電源通電以后自動開機，那么"Resume on AC Power Loss"這個選項就要調為"Power On"；接下來還可以看到系統信息"System Information"以及BMC LAN的一些信息。

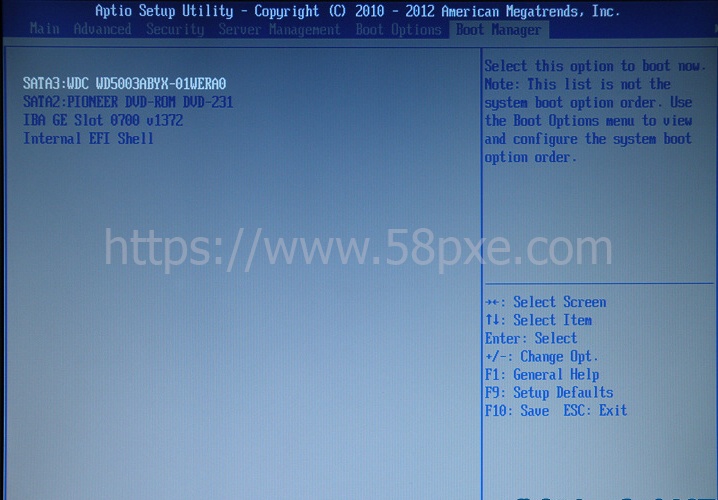

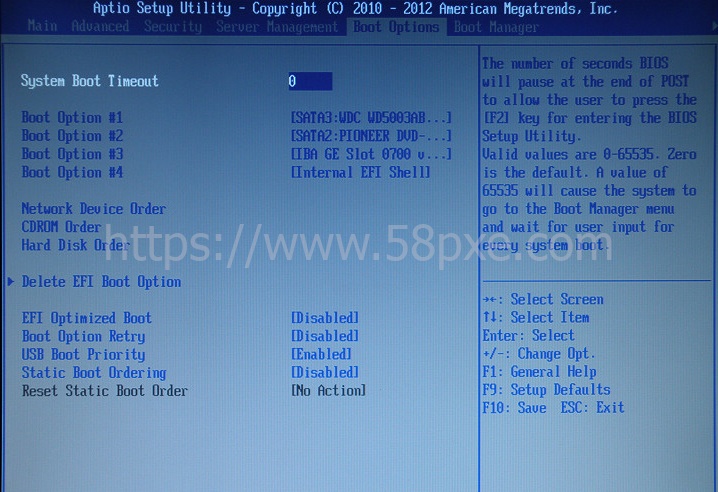

BIOS第五個和第六個大項是關于啟動項，"Boot Options"我們可以在這里設置******啟動項，可以設置硬盤讀取的順序這些；"Boot Manager"這個選項是在不更改任何BIOS的情況下，我們可以直接從"Boot Manager"選項列表中選擇確定的啟動項進行啟動。

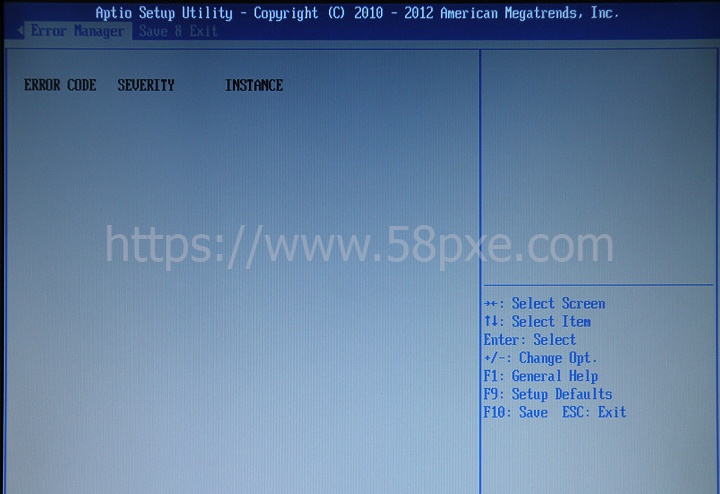

BIOS第七個大項是關于系統報錯的：

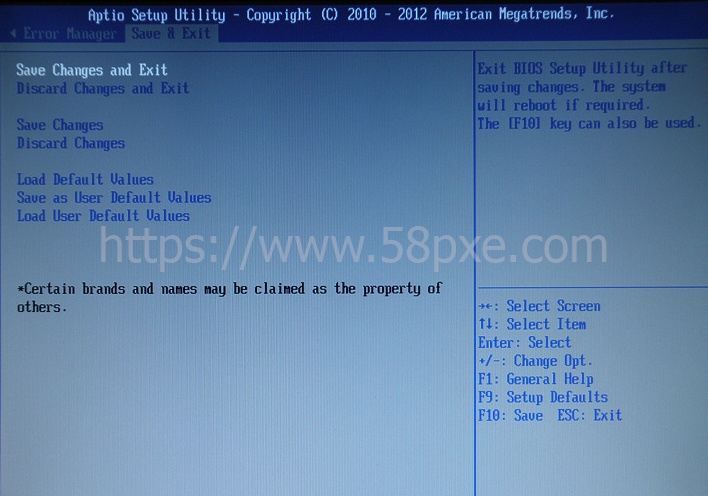

BIOS第八個也是***后一個選項是退出選項，這里有一個比較重要的子選項就是："Load Default Values"，恢復BIOS出廠默認值，當你的BIOS設置不小心調亂了，你就可以通過這個選項來恢復默認值。不過恢復了默認值也要注意，就是在開始的篇幅里面說到的"SATA Mode"，一定要調到正確的那個選項。

好了，Intel S2600CP2和S2600CP4的BIOS相關設置以及板載串口陣列設置都用圖文的方式簡單介紹了一遍，如果你在使用這兩張主板的過程中遇到相關的問題，希望這篇圖文解析會對你有所幫助。文章源自網吧系統維護-http://www.strong-digital.cn/6835.html
