啟動原理

客戶機自檢，加載PXE BOOT ROM
PXE 請求 DHCP
服務器分配IP
客戶機獲取IP建立TCP/IP連接
通過 TFTP 獲取開機鏡像
加載開機鏡像，轉交啟動控制權給Boot Loader
Boot Loader引導操作系統

DHCP工作原理

動態主機設置協議（Dynamic Host Configuration Protocol, DHCP）是一個局域網的網絡協議，使用UDP協議工作，主要有兩個用途：給內部網絡或網絡服務供應商自動分配IP地址給用戶給內部網絡管理員作為對所有計算機作中央管理的手段。端口：DHCP Server(67),DHCP Client(68), DHCP failover(546)文章源自網吧系統維護-http://www.strong-digital.cn/5595.html

DHCP過程：

一、客戶機請求 IP（DHCPdiscover）
當客戶機設置使用 DHCP協議獲取 IP時，客戶機將使用 0.0.0.0作為源地址，使用255.255.255.255作為目標地址來廣播請求 IP地址的信息。廣播信息中包含 DHCP客戶機的MAC地址和計算機名。（這里的 MAC地址可不是 FFFF.FFFF.FFFF的 MAC 廣播哦）
二、服務器響應（DHCPoffer）
由于是廣播所以同一網段內的計算機都會“聽”到！DHCP服務器當然也不例外。DHCP服務器“聽”到后，它首先會針對該次請求的信息所攜帶的 MAC地址與 DHCP主機本身的設置值進行對比。如果 DHCP主機的設置中有針對該 MAC 提供的靜態 IP（每次都給一個固定 IP），則提供給客戶機相關的固定 IP與相關的網絡參數；如果該信息的 MAC并不在 DHCP主機的設置中，則 DHCP主機會選取當前網段內沒有使用的IP給客戶機使用！當然這里的響應，服務器也是采用 255.255.255.255的廣播，因?yàn)榇藭r(shí)客戶機還沒 IP哦
這里有幾個要注意的地方：1、如果同一網段內有多臺 DHCP服務器，那么客戶機是看誰先響應，誰先響應就選擇誰。2、在 DHCP主機發給客戶端的信息中，會附帶一個“租約期限”信息，用來告訴客戶機這個 IP能用多久！
三、客戶機選擇 IP（DHCPrequest）
當客戶機接收到響應的信息之后，首先會以 ARP在網段內廣播（ARP使用全 1的廣播 MAC地址），以確定來自 DHCP服務器的 IP沒被占用！如果該 IP被占用，那么客戶機對于這次的 DHCP信息將不接受，而是再次發送 DHCP請求。若該 IP沒有被占用，客戶機則接受 DHCP服務器所給的網絡參數。同時，客戶機發出一個廣播，通知所挑選的 DHCP服務器（有多臺 DHCP服務器存在時），當然此時也是通知其它的 DHCP服務器，讓這些 DHCP服務器將本預分配給客戶機的 IP釋放掉?。ㄟ@里的概念一定要弄清楚?。┳⒁?，這一步客戶機并還沒有應用從 DHCP服務器獲取到 IP哦！所以這一步源地址還是0.0.0.0，目標地址是 255.255.255.255
四、服務器確認 IP租約（DHCPack/DHCPnak）
終于到最后一步了，DHCP服務器收到客戶機選擇 IP的廣播后，則以 DHCPack消息的形式向客戶機廣播成功的確認。DHCPack包含：IP、掩碼、網關、DNS等。當然上面還有一個 DHCPnak，一看就知道是不成功的意思！那么，哪些情況才會有這種廣播呢？例如，IP地址已無效或這個地址已被其它的客戶機使用了！文章源自網吧系統維護-http://www.strong-digital.cn/5595.html

TFTP工作原理

TFTP（Trivial File Transfer Protocol,簡單文件傳輸協議）是TCP/IP協議族中的一個用來在客戶機與服務器之間進行簡單文件傳輸?shù)膮f(xié)議，提供不復雜、開銷不大的文件傳輸服務。端口號為69。它基于UDP協議而實現。文章源自網吧系統維護-http://www.strong-digital.cn/5595.html

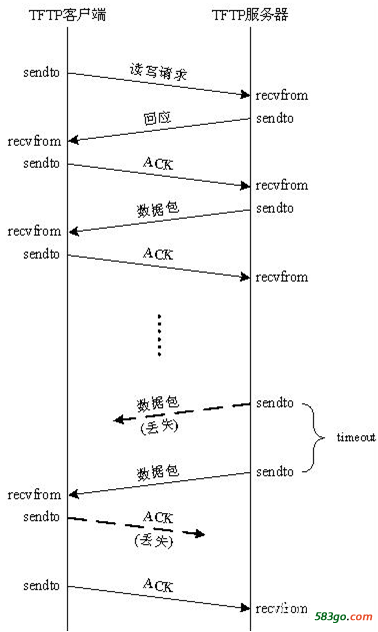

TFTP過程：

Client　讀寫請求
Server　回應
Client 　ACK確認信息
Server　發送數據包
文章源自網吧系統維護-http://www.strong-digital.cn/5595.html

回寫及游戲

系統回寫 進入系統后，寫入數據默認是寫入內存回寫部分，之后寫入服務器回寫盤中，當服務器回寫盤寫滿，會出現藍屏死機等現象。
服務器游戲盤映射到客戶機游戲虛擬盤文章源自網吧系統維護-http://www.strong-digital.cn/5595.html

客戶機修改

主流平臺可以選擇機器開超級或者掛載鏡像來修改鏡像包的內容，對于系統修改，所有使用相同鏡像包的客戶要同都會生效。文章源自網吧系統維護-http://www.strong-digital.cn/5595.html 文章源自網吧系統維護-http://www.strong-digital.cn/5595.html
