為了方便客戶，下面圖解一下INTELS3000AH，S3200SH，S5000V，S5500BC，S2600等INTEL服務器主板，板載RAID設置!

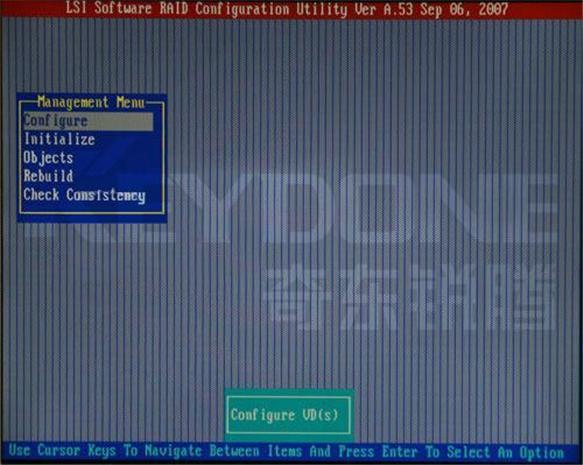

這幾款服務器主板集成陣列進入配置界面的快捷鍵是Ctrl+E（或M）,根據提示按住Ctrl+E后等待3秒便進入界面,在管理菜單中可以看到幾個選項,分別是:Configure、Initalinze、Objectes、Rebuild、Check Consistency。

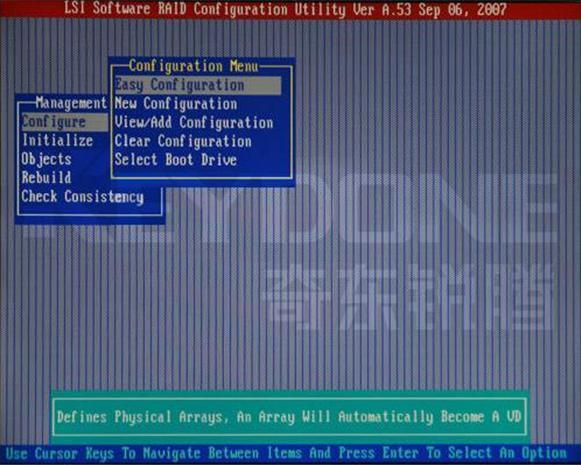

我用的是2塊146G的硬盤開始組建RAID。選擇Configure可以看到：Easy Configuration、New Configuration、View/Add Configuration、Clear Configuration、Select Boot Drive。組建RAID選擇Easy Configuration選項。

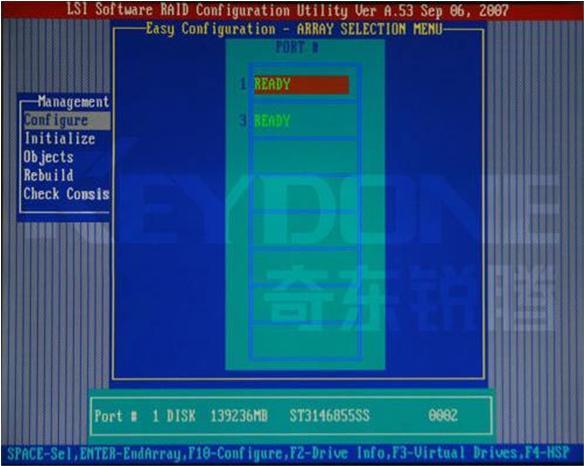

選擇Easy Configuration 按回車后，出現了兩個硬盤的信息1、3 READY。

注意屏幕下方的提示字幕，按空格鍵選擇硬盤

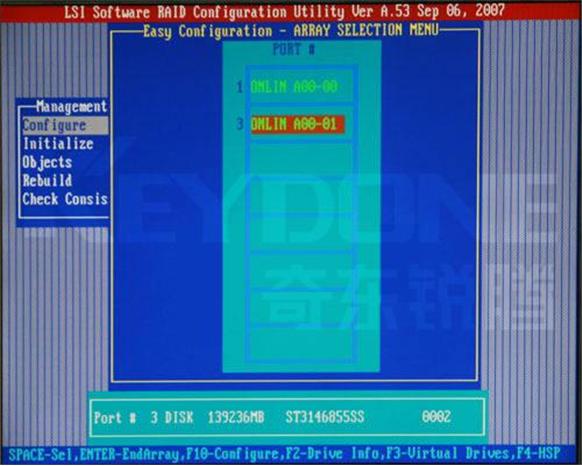

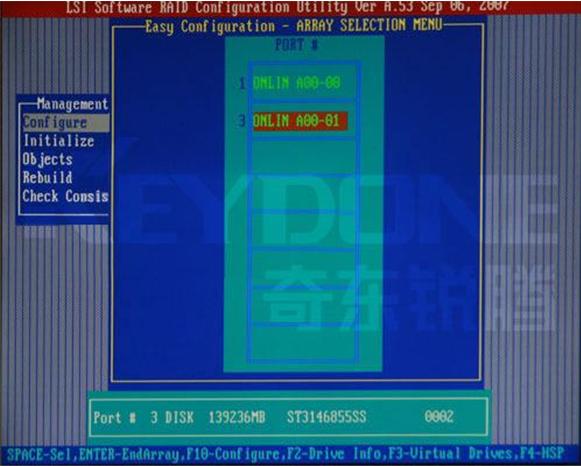

連續按兩下回車之后信息已經改變，對比上圖，選好之后狀態變?yōu)镺NLIN，如下圖。文章源自網吧系統維護-http://www.strong-digital.cn/283.html

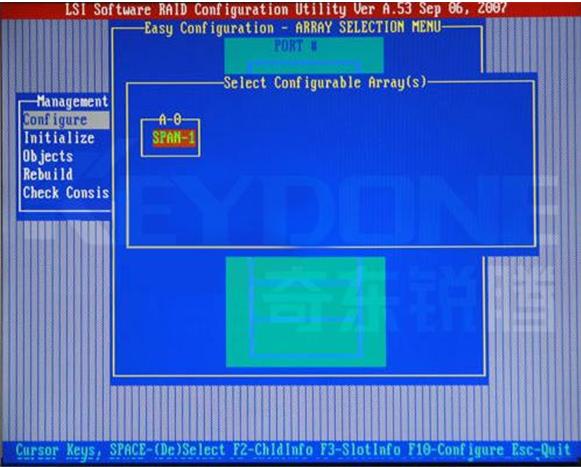

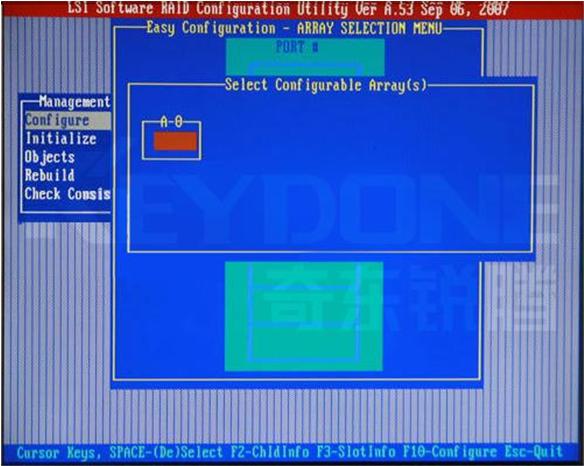

選好要做陣列的硬盤后按F10 繼續選擇，出現如下圖畫面。文章源自網吧系統維護-http://www.strong-digital.cn/283.html

按一下空格鍵，出現下圖畫面。文章源自網吧系統維護-http://www.strong-digital.cn/283.html

再按F10 鍵繼續配置。文章源自網吧系統維護-http://www.strong-digital.cn/283.html

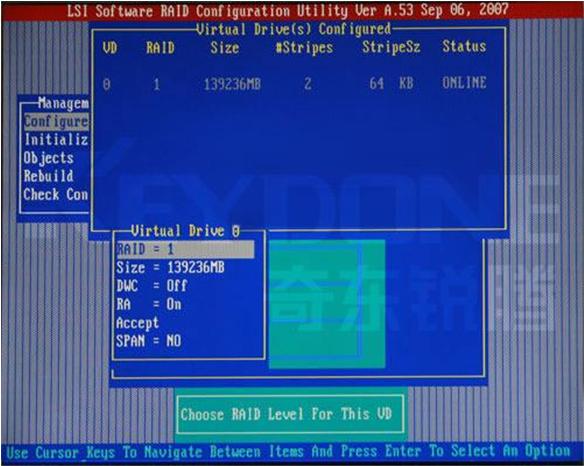

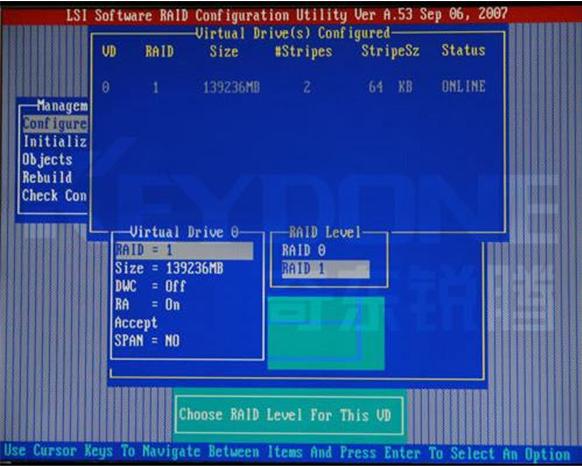

注意屏幕中高亮的地方，按回車可以選擇RAID 模式，因?yàn)楝F(xiàn)在只接了兩塊硬盤，文章源自網吧系統維護-http://www.strong-digital.cn/283.html

因此可選的陣列模式只有RAID0 和RAID1。

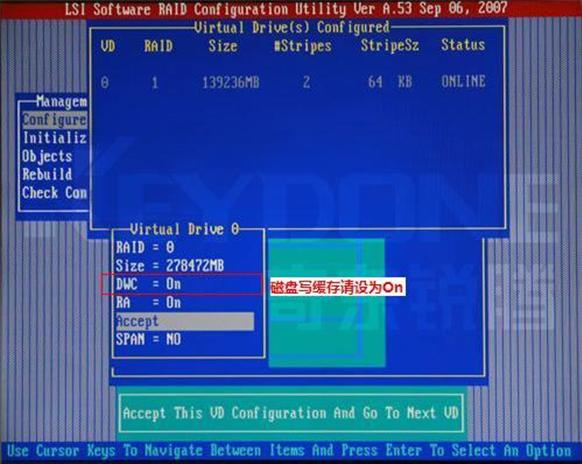

在這里我們選擇RAID0 模式，注意下面的DWC 選項，這一項是磁盤寫緩存選項，將光標移至這一項，文章源自網吧系統維護-http://www.strong-digital.cn/283.html

按回車再按方向鍵將其選為On，RA 設為默認的On。

再選擇Accept 按回車，回到硬盤信息界面文章源自網吧系統維護-http://www.strong-digital.cn/283.html

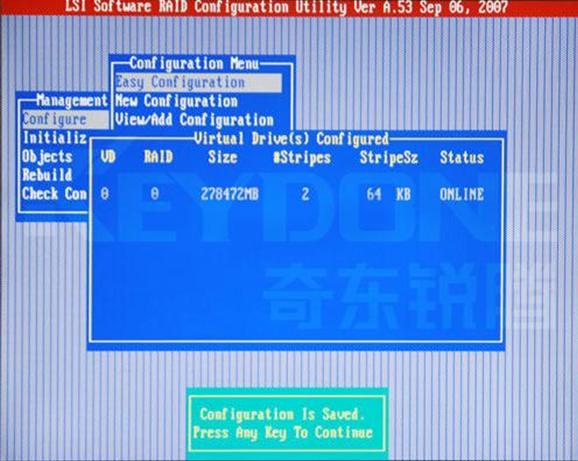

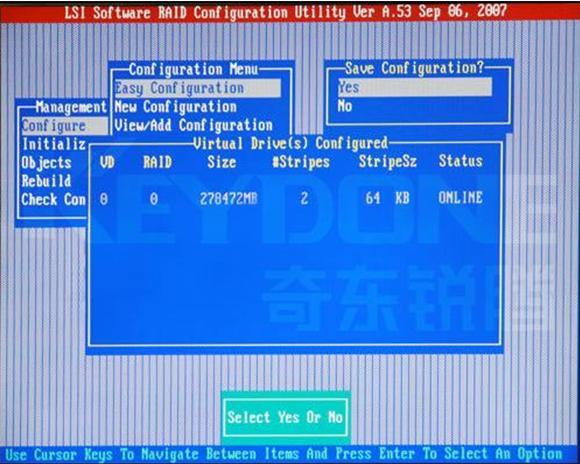

繼續按回車，出現如下保存提示，選擇Yes 確認保存。文章源自網吧系統維護-http://www.strong-digital.cn/283.html

返回到主菜單，使用View/ADD Configuration 察看工作情況，此時已經是RAID 0 在ONLINE 了。如需做多組陣列重復此步驟即可。重啟機器后可以看到RAID 0 已經開始工作。文章源自網吧系統維護-http://www.strong-digital.cn/283.html

在次重啟電腦，會在硬盤后面顯示綠色的Online 這就代表RAID 設置成功了 下面就是安裝系統了。。。。。。。。文章源自網吧系統維護-http://www.strong-digital.cn/283.html 文章源自網吧系統維護-http://www.strong-digital.cn/283.html
