1.需求描述

兄弟們，今天的這個問題，也是非常有意思的，搞懂這個，那你就真的懂vlan了，下次，別人再和你說vlan，你就可以輕松的說出原理了。
首先，交換機上劃分了，多個vlan。
首先，第一步，我還是要再認識一下vlan，兄弟們，我們一定要知道，vlan技術是一個交換機的技術，他不是一個電腦中使用的技術，電腦是無法接收帶vlan的數據包的。為什么這么說呢？我們一起來往下看。
我們先來看一下，這個交換機中的所有的vlan。交換機上先劃分兩個vlan，一個是vlan10和lvan20，默認交換機上所有的接口都是在默認的vlan1中的。

然后，我把G1/0/1到G1/0/10接口劃分到vlan10中。然后把G1/0/11到G1/0/21劃分到vlan20中。
這時我們再查看所有vlan，可以看到G1/0/1到G1/0/10接口，前面是有一個untagged ports，無標記端口。G1/0/11到G1/0/21前面也是untagged ports 無標記端口。

我們還可以看到Tagged ports里面是none沒有接口需要加標記的端口。

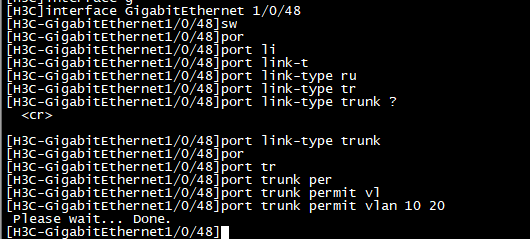

這時我們再把G1/0/48端口，配置為trunk接口。

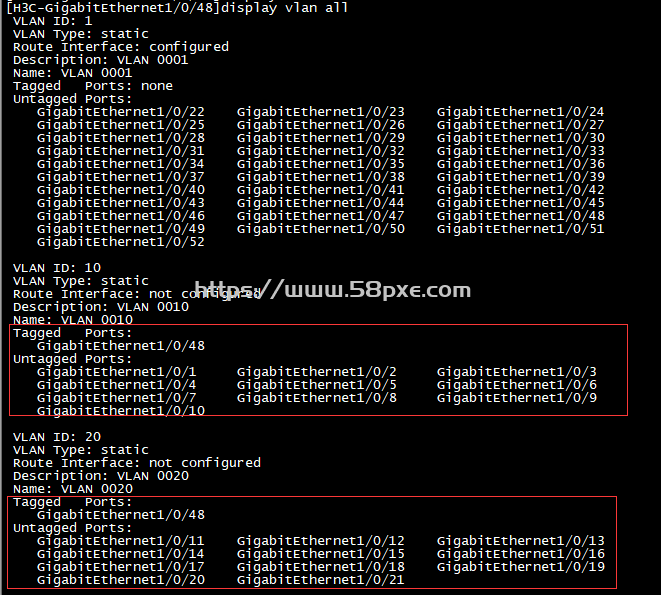

我們再查看一下vlan信息。這時，可以看到Tagged ports 后面有G1/0/48接口了。

2.untag和tag

當vlan10中的電腦轉發出去的數據，會在vlan10中廣播，不會跑到其它vlan中。

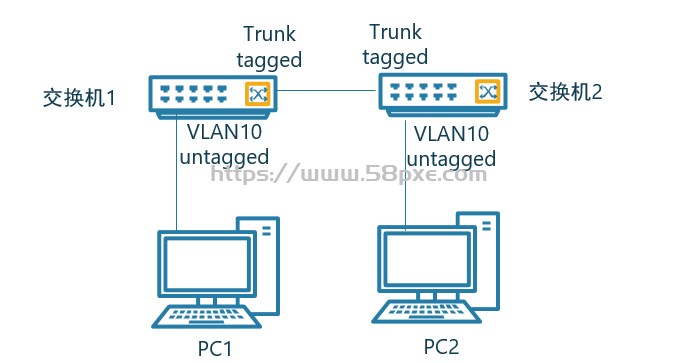

那現在如果PC1中的vlan10中的數據，要傳輸?shù)絇C2中，那就必須要這兩臺交換機，這兩臺交換機之間是通過trunk口互聯的，所以PC1中出來的數據到交換機1的trunk口之后，轉發出去那就必須要加tag標記，這樣數據到交換機2，交換機2才知道，這個數據是往自己的哪個vlan中傳輸。

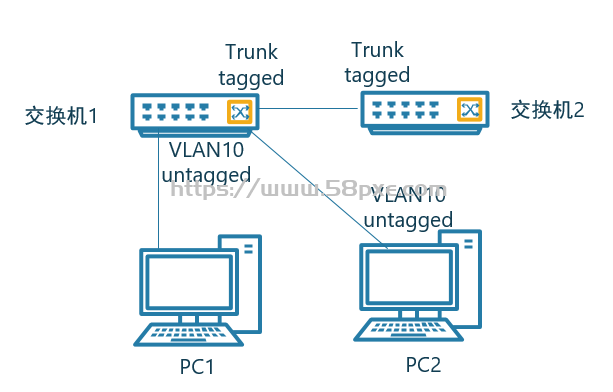

那如果PC1和PC2都在交換1，而且都在同一個vlan10中，那這兩臺電腦之間交互數據，也是不需要標記的。也就是untagged ports。
文章源自網吧系統維護-http://www.strong-digital.cn/11965.html

3.vlan tag數據包和untag數據包分析

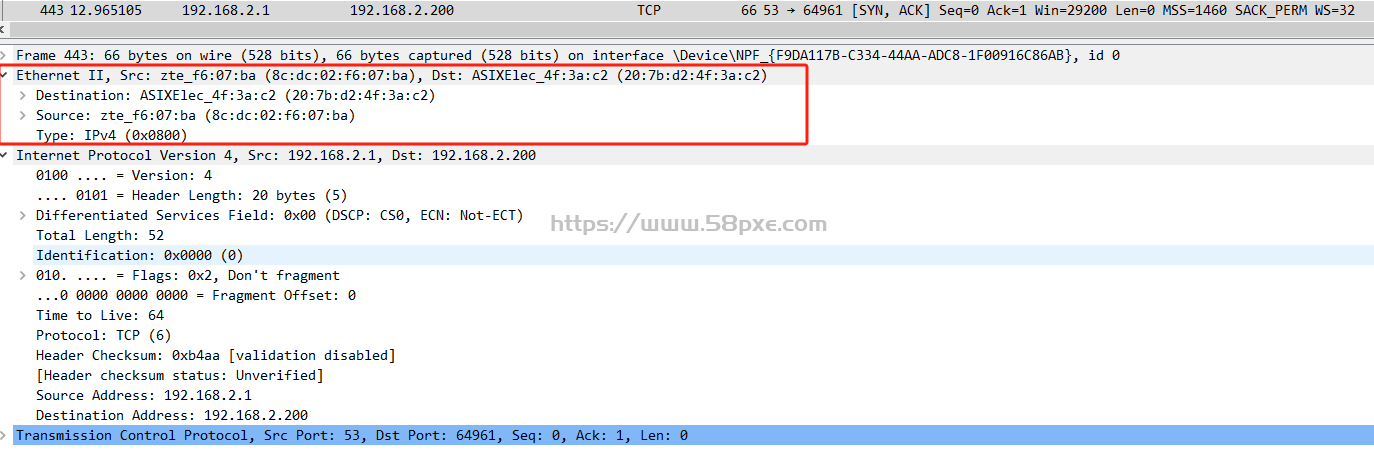

我們先來看一下，數據不帶tag的標記報文，如下圖所示：

Untagged Ports：Untagged ports 是指不傳輸 VLAN 標簽信息的端口。數據在通過 untagged port 時，不會附加 VLAN 標簽，交換機會根據端口的 VLAN 配置將數據幀分配到特定的 VLAN 中。

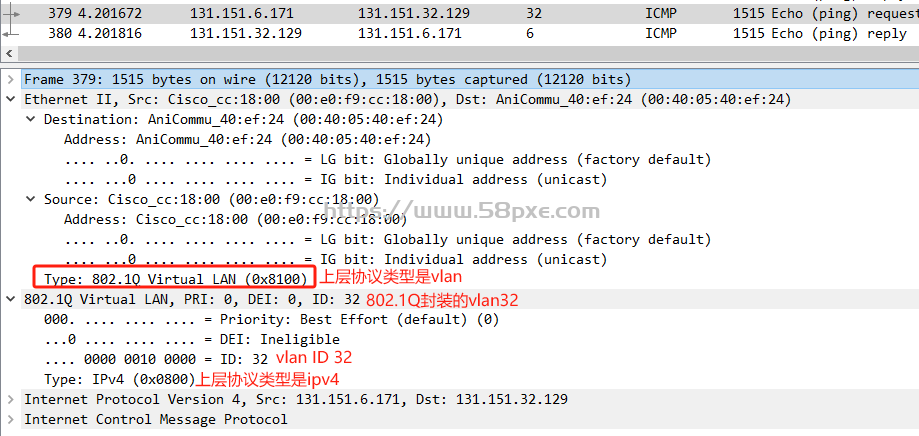

Tagged Ports：Tagged ports 是指允許傳輸 VLAN 標簽信息的端口。當數據從一個 VLAN 到達交換機上的 tagged port 時，交換機會在數據幀的頭部添加 VLAN 標簽信息，以便在網絡中正確識別該數據幀所屬的 VLAN。
文章源自網吧系統維護-http://www.strong-digital.cn/11965.html

4.區別和用途？

1. 區別：
Tagged Ports：傳輸數據時會添加 VLAN 標簽，用于標識數據幀所屬的 VLAN。通常用于連接其他交換機、路由器或者支持 VLAN 標簽的網絡設備之間的鏈路。
Untagged Ports：不傳輸 VLAN 標簽，數據幀沒有額外的 VLAN 標識信息。通常用于連接主機、服務器或者不支持 VLAN 標簽的網絡設備。
2. 用途：
Tagged Ports 的主要作用是在不同交換機或設備之間傳輸 VLAN 信息，確保數據幀在不同設備之間正確識別和轉發到指定的 VLAN。
Untagged Ports 則用于連接 VLAN 中的終端設備，讓終端設備直接訪問 VLAN，無需關注 VLAN 標簽的信息。
通過合理配置 tagged ports 和 untagged ports，可以有效管理 VLAN 中的數據流量和網絡通信，確保數據在 VLAN 中的正確傳輸和隔離。這種配置方式為網絡管理員提供了更多的靈活性和控制權，適應不同網絡環境和需求的要求。文章源自網吧系統維護-http://www.strong-digital.cn/11965.html 文章源自網吧系統維護-http://www.strong-digital.cn/11965.html
