北京電信通的線路，LAN口配置的是電信通的公網IP，WAN口則配置為電信通上游設備的局域網IP。

以下教材，是電信通撥號電信通的場景文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

---------------------------------------------------------    百為VPN 服務端配置   ------------------------------------------------------------文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

使用百為路由在電信通場景，搭建VPN服務。服務端有以下注意事項：文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

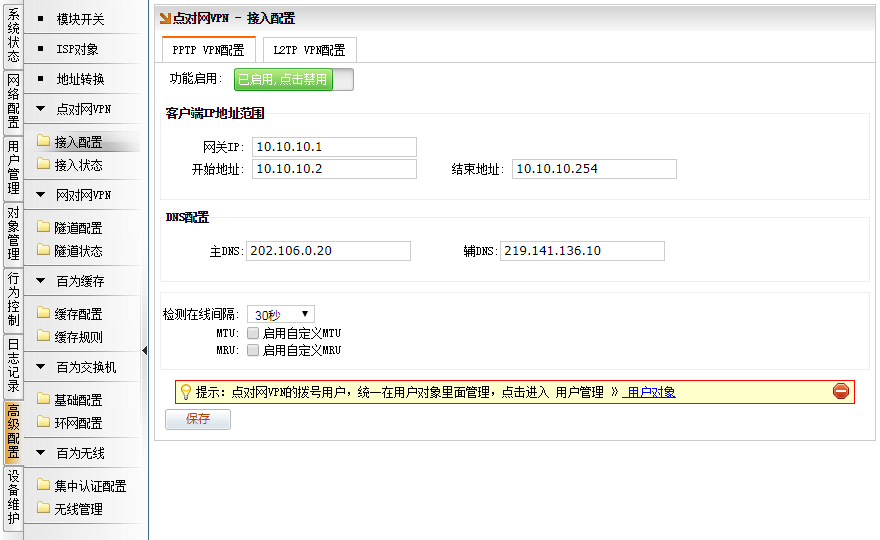

* 啟用PPTP VPN 服務文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

[高級配置]→[點對網VPN]→[PPTP VPN配置]文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

配置如下圖所示，打開功能開關，填入VPN分配的地址池（VPN地址池切勿跟本網吧的內網，以及跟對方網吧的內網沖突，分配私網IP地址）文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

DNS 配置（提供什么運營商資源給對方VPN客戶端用 ，就填寫對應的運營商的DNS）文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

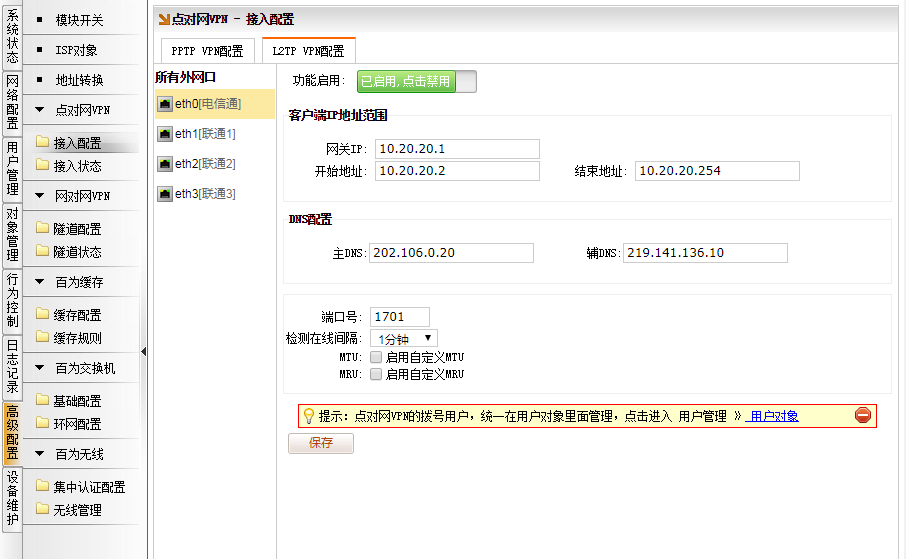

* 啟用L2TP VPN 服務文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

[高級配置]→[點對網VPN]→[L2TP VPN配置]文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

配置如下圖所示，打開功能開關，填入VPN分配的地址池（VPN地址池切勿跟本網吧的內網，以及跟對方網吧的內網沖突，分配私網IP地址）文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

DNS 配置（提供什么運營商資源給對方VPN客戶端用 ，就填寫對應的運營商的DNS）文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

注意：百為路由的L2TP服務基于WAN口開啟的，介于電信通的WAN口是個電信通上游的局域網IP。文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

需要做地址轉換，配置如下圖所示文章源自網吧系統維護-http://www.strong-digital.cn/1071.html

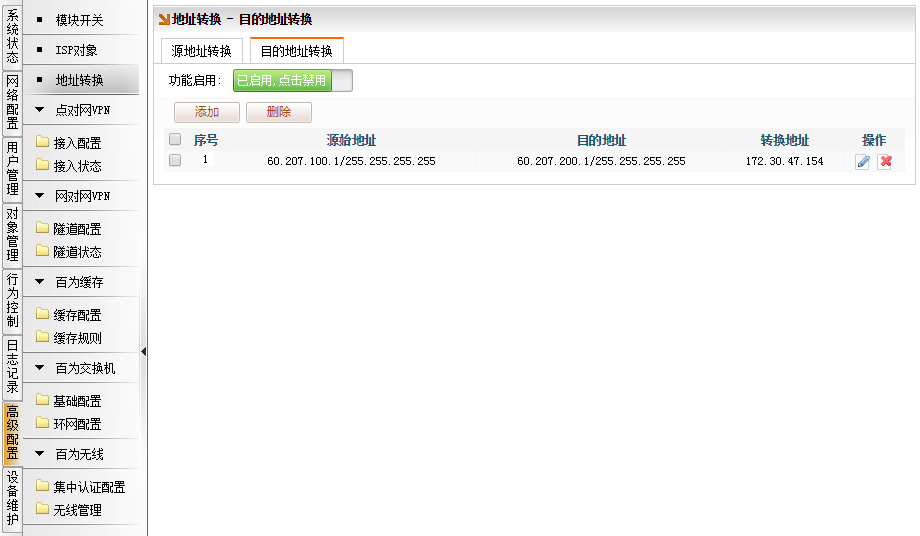

[高級配置]→[地址轉換]→[目的地址轉換]

比如：60.207.100.1 是對方的的網吧的公網IP（VPN客戶端）

          60.207.200.1 是本網吧的公網IP （VPN客戶端）

          172.30.47.154  是本網吧的接電信通的口的WAN口的私網IP

由于百為的L2TP服務是建立于172.30.47.154基礎上。

需要配置目的地址轉換規則，當對方VPN，撥號到本網吧的 60.207.200.1后，轉給 172.30.47.154

對VPN撥號過來的地址，做NAT

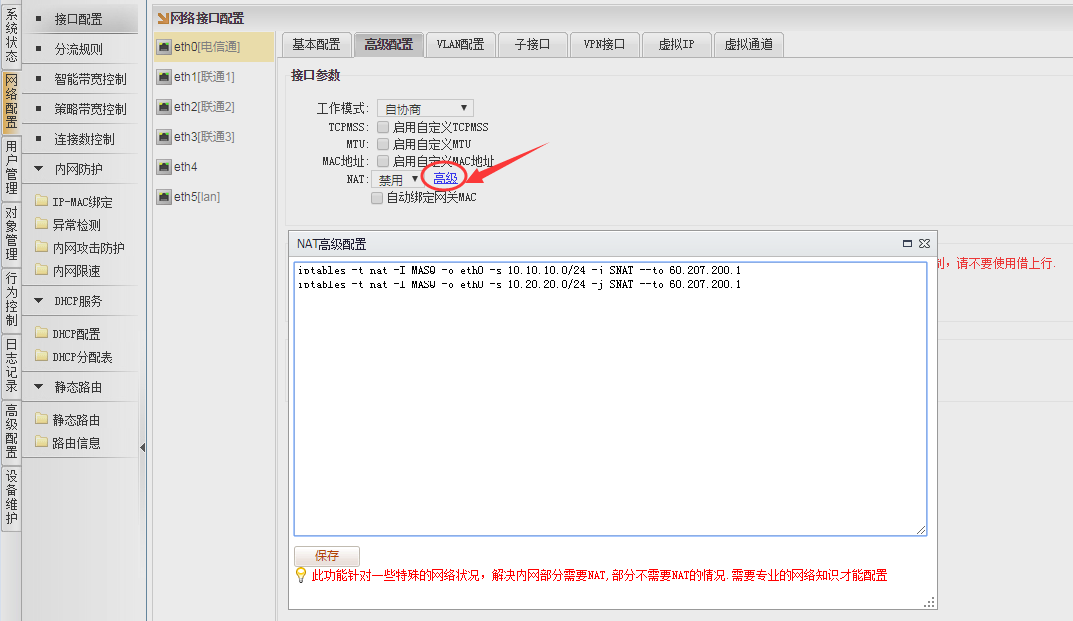

[網絡配置]→[接口配置]，選擇電信通的接口，比如eth0，進入[高級配置]

點擊 “高級”

編輯框填入

iptables -t nat -I MASQ -o eth0 -s 10.10.10.0/24 -j SNAT --to 60.207.200.1

iptables -t nat -I MASQ -o eth0 -s 10.20.20.0/24 -j SNAT --to 60.207.200.1

以上命令，表示對VPN的網段，從eth0出口的，做源地址轉換，轉成 60.207.200.1 的公網IP上網

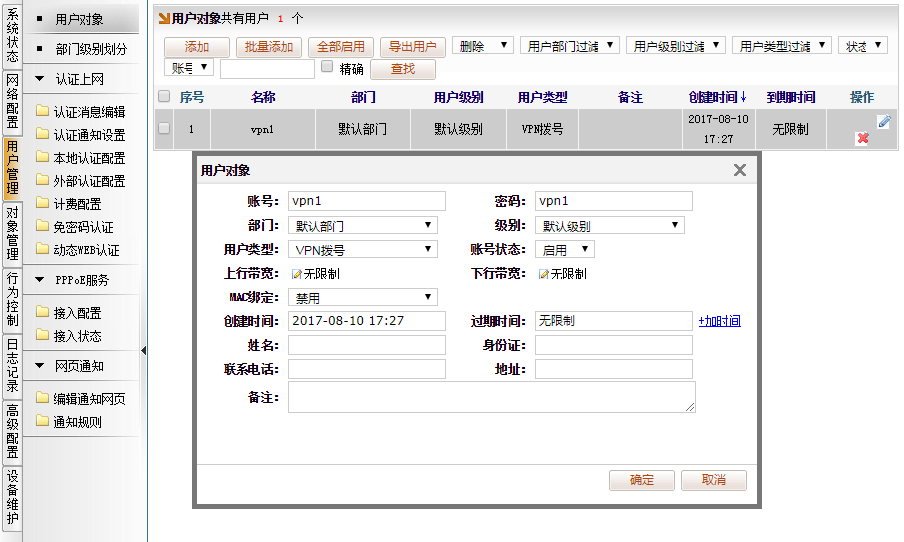

[用戶管理]→[用戶對象]，添加用戶，選擇用戶類型“VPN撥號”，自定義賬號名和密碼。

--------------------------------------------------    百為VPN 客戶端端配置   -------------------------------------------------------

使用百為路由在電信通場景，WAN口添加VPN客戶端。VPN客戶端有以下注意事項：

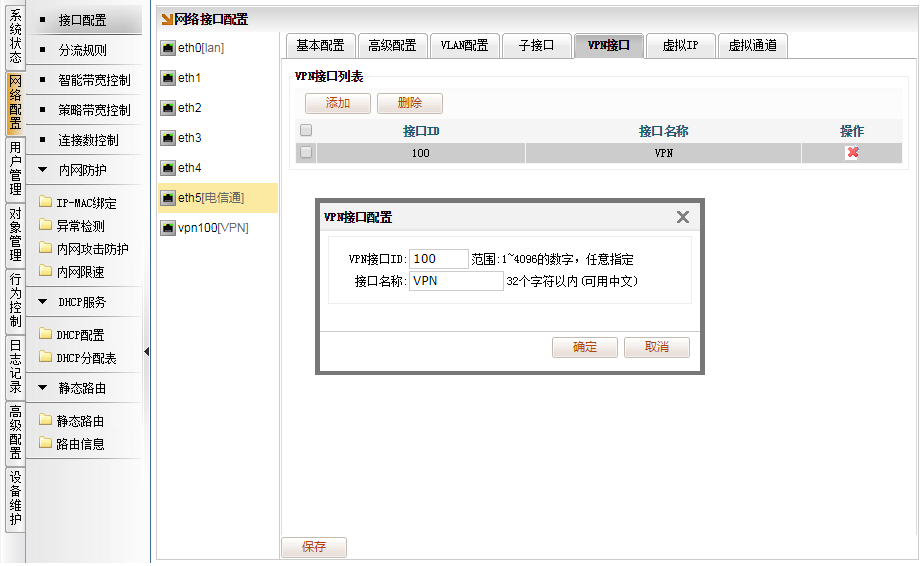

[網絡配置]→[接口配置]，選擇電信通的接口，比如eth5，點擊“VPN接口”

添加，自定義個VPN ID ，接口名稱自定義。

添加后，左邊欄會顯示出所添加的VPN接口。

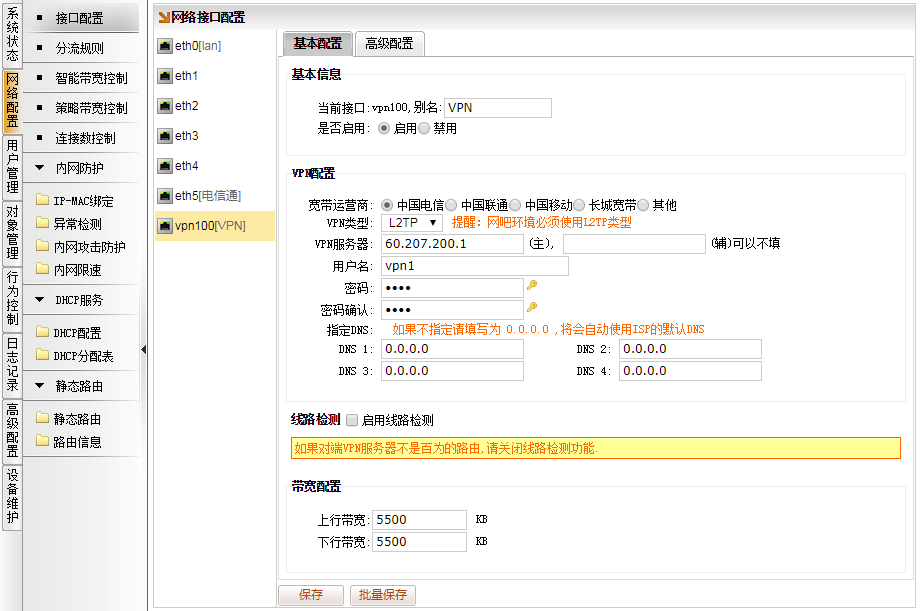

[網絡配置]→[接口配置]，選擇VPN的接口，比如vpn100，點擊“基本配置”

以 L2TP服務為例，VPN 類型選擇 L2TP ，VPN服務器 填入VPN服務端的電信通公網IP，并填入VPN服務端所創建的VPN 賬戶、密碼。點保存

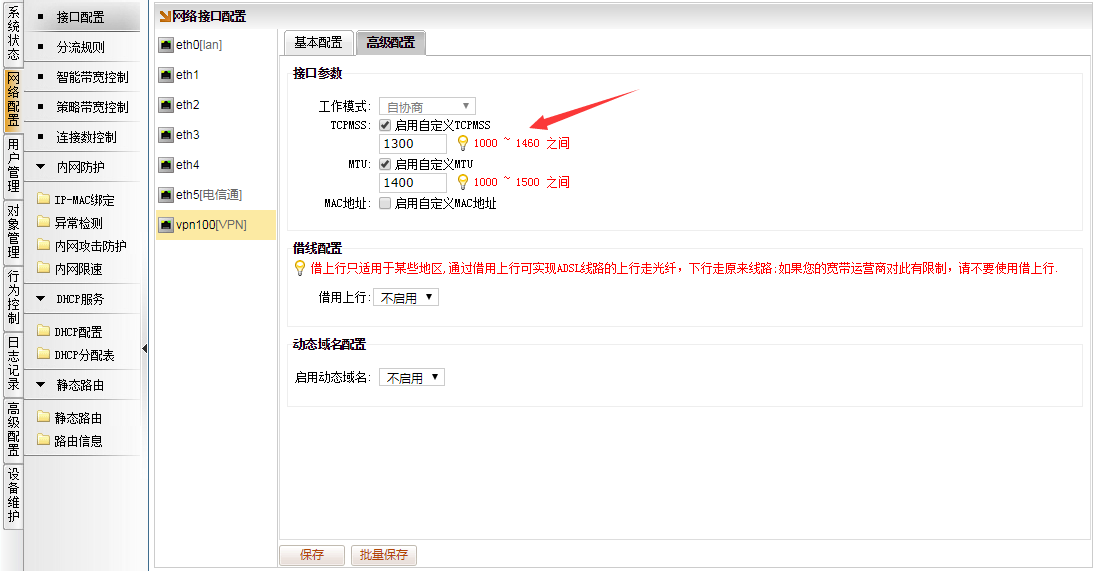

[網絡配置]→[接口配置]，選擇VPN的接口，比如vpn100，點擊“高級配置”

TCPMSS 建議值 填寫1300； MTU建議值 填寫 1400  點保存

注意：百為路由的L2TP服務基于WAN口開啟的，介于電信通的WAN口是個電信通上游的局域網IP。

需要做地址轉換，配置如下圖所示

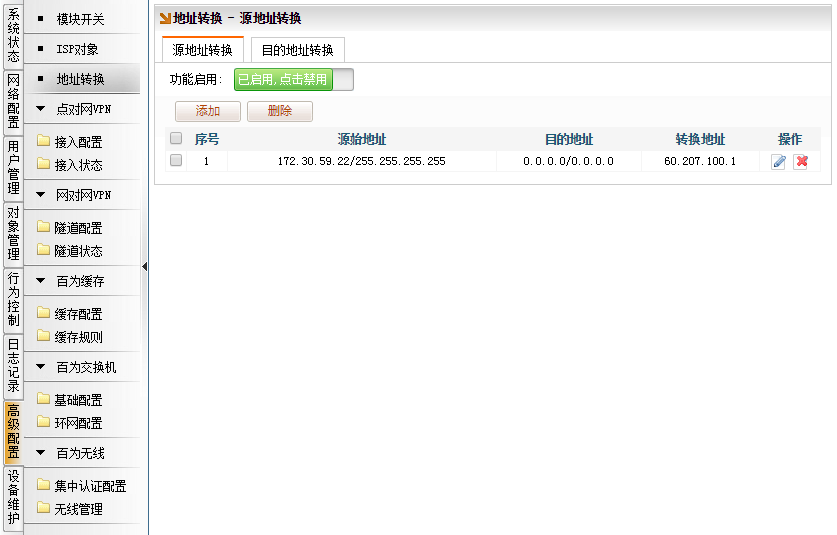

[高級配置]→[地址轉換]→[源地址轉換]  （有別于VPN服務端，此處是做源地址轉換）

比如：60.207.100.1 是本網吧的公網IP（VPN客戶端）

          172.30.59.22 是本網吧的接電信通的口的WAN口的私網IP

這個規則的用途，通過源地址轉換后，VPN客戶端的網吧，以60.207.100.1 的IP去撥號VPN服務端

通常這個規則不用特殊去配置，百為路由授權認證，更新。部署前期已經配置該規則，以上只做講解
